Um Voltímetro a Leds Para Veículos

Este simples voltímetro é ideal para monitorar a tensão de baterias , seja ela fixa no carro ou utilizada para alimentar som automotivo ( as famosas Potências).
Basta conectar os fios positivo e negativo na Bateria e através de quatro leds  de cores diferentes podemos avaliar  a todo instante como está a tensão nos bornes da bateria e detectar qualquer anormalidade ou queda de tensão.

As indicações são as seguintes:
Led Vermelho aceso: bateria  com tensão baixa ( menos de 11 V - Recarregar)
Led Amarelo aceso: bateria  com tensão entre   11 V e 12 V
Led Verde aceso: bateria  com tensão entre   12 V e 13 V
Led Azul aceso: bateria  com tensão acima de 13 V

Durante a partida do veículo é normal acender o led vermelho , logo após deverá acender o azul, indicando que o alternador entrou em funcionamento e começou a carregar a bateria.
Se não encontrar os zeners nas tensões indicadas faça arranjos com diodos comuns. Cada diodo acrescentado em série com o zener aumenta a sua tensão em cerca de 0,7 V

Este circuito funciona tão bem que tenho planos de acrescentar um protetor de subtensão para desligar  o amplificador quando a tensão cair muito. Mas isto são planos...

Receptor de FM

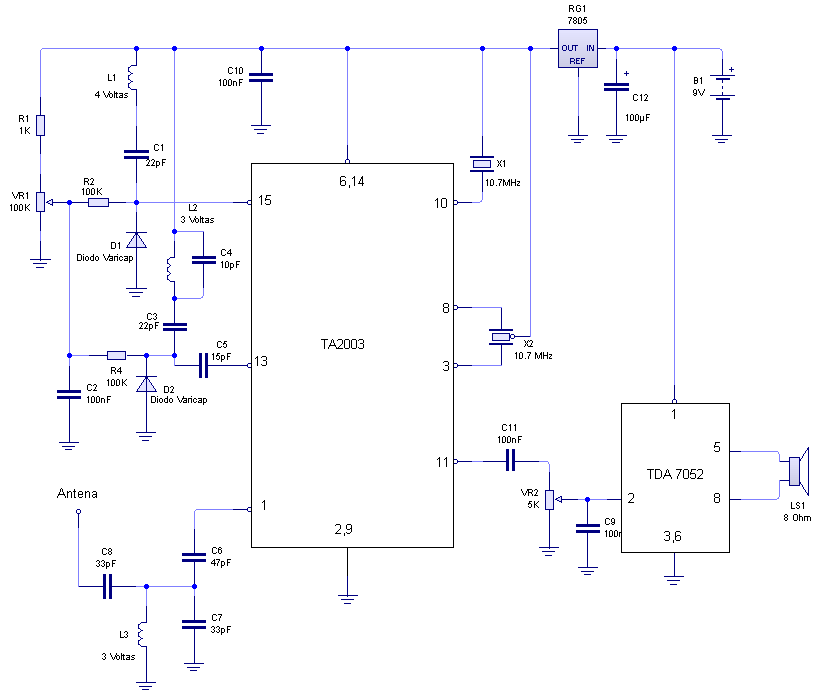

Apresento um pequeno receptor para a faixa de FM. Ele é relativamente simples de construir  e se baseia em um circuito integrado bastante utilizado em receptores AM/FM de baixo custo.

Este CI pode ser utilizado para recepção de outras faixas  como  aviação e  som dos canais  de TV ,com as devidas alterações nas bobinas.

A sintonia é feita via potenciômetro , utilizando  diodos varicap e , desta forma , dispensando o capacitor variável  ( volumoso e difícil de encontrar). Os diodos varicap também podem oferecer alguma dificuldade  para encontrar, então procure achá-los primeiro . Veja a aparência de um modelo comum :

Usei  dois  BB405 que tinha disponível  , mas outros deverão funcionar.

A parte que requer  mais cuidado é a confecção das bobinas,  mas não é muito difícil .

L1  é a bobina de sintonia e possui 4 espiras de fio esmaltado 0,7 mm enroladas sobre fôrma núcleo de ar com 5 mm de diâmetro,

L2 possui 3 espiras de fio  esmaltado 0,7 mm com fôrma núcleo de ar de 5 mm de diâmetro, é a responsável pelo oscilador local.

A bobina L3 é formada por 3 espiras de fio esmaltado  0,7 mm enroladas sobre fôrma de núcleo de ar com 5 mm de diâmetro. Esta é a bobina que faz parte do filtro de antena.

Depois de prontas devem ficar com a seguinte aparência:

Para este circuito vou ficar devendo a placa de circuito impresso, pois montei em placa padrão e ficou feio e bagunçado.

Lembre-se de manter  curtas as ligações entre componentes.

Pisca-Pisca para Árvore de Natal

 Esta foi uma das  primeiras montagens  que eu fiz , lá pelos inícios dos anos 80.

 Toda vez que chega esta época do ano bate a saudade dos tempos em que eu comecei a brincar com a eletrônica ,  e este circuito vem à minha mente . Pena que aparentemente as iluminações  natalinas estejam caindo em desuso.

  Este é o tipo de circuito que vale pelo aprendizado,  já que com a proliferação dos produtos chineses  , comprar pronto é mais fácil e barato. Se não desejar usar nos enfeites natalinos pode usar como sinalizador de saída de veículos.

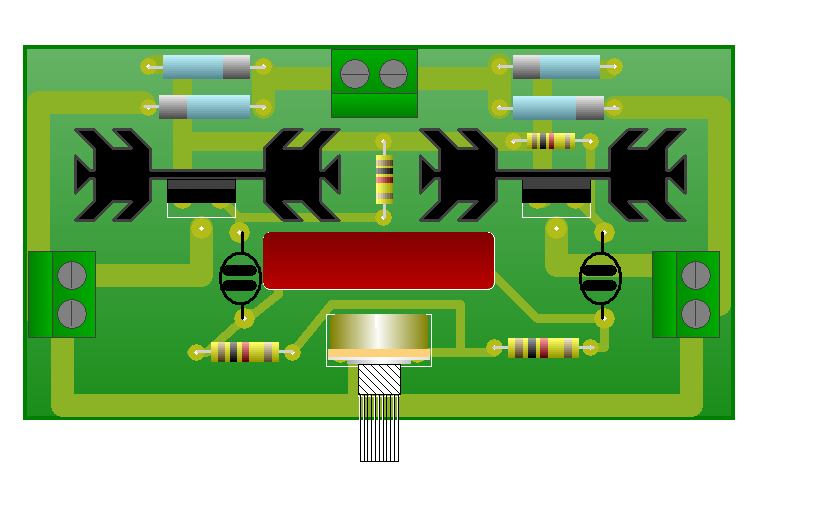

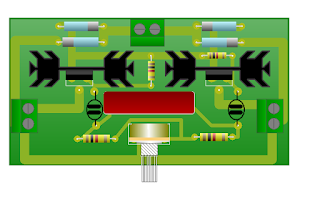

  O circuito pode ser ligado  em 110 ou 220 sem modificações e pode controlar uma potência de até 200 W por canal. As lâmpadas Neon são do tipo NE-2H ( terminais paralelos) . O potenciômetro VR1 possibilita um ajuste  contínuo da freqüencia das piscadas e deve possuir um eixo plástico para evitar choques.

A propósito , quando montei pela primeira vez não funcionou ( as lâmpadas ficavam acesas direto). Como estava iniciando  na Arte da eletrônica,  apanhei muito até descobrir que o problema estava na sensibilidade do SCR . Se acontecer isto na sua montagem ,altere o valor dos resistores de Gate na faixa de 680 a 10K.

Um Interruptor de Toque Capacitivo

   Sensores capacitivos trabalham pelo principio de detecção na variação de capacitância  que ocorre quando  o sensor recebe um toque ou mesmo a  aproximação e um corpo qualquer. O fato de não exigir o contato físico do corpo com o sensor é bastante interessante principalmente em termos de segurança. O circuito a seguir é bem sensível e pode ser ajustado para reagir a um toque ou a aproximação da mão na placa sensora.

  Basicamente ,o circuito integrado 555 oscila gerando um sinal  , que após retificado e filtrado , transforma-se em uma tensão DC que  vai a entrada não inversora de um AO ( 741) . Através de VR1 é feita a regulagem de modo que a saída do 741  fique no limiar de transição. Quando ocorre um toque na placa sensora a tensão no pino 3 do AO  sofre uma  pequena variação que é prontamente detectada  e  a sua saída vai a zero acionando o transístor e consequentemente o relé.

    Alteração na sensibilidade pode ser tentada variando C2 e/ou  C4.
    O sensor pode ser prolongado, soldando um fio na região de cobre da  placa  e do  outro lado  ligando numa placa metálica .
     O tamanho máximo da placa sensora testada  foi de 20 cm X 20 cm. .
