Fechadura Com Senha

   No comércio existem diversas opções de fechaduras com senha, algumas bastante seguras e , consequentemente, bastante caras.  O sistema proposto é extremamente simples e possui uma quantidade limitada de combinações mas mesmo assim será muito difícil  o acionamento  da fechadura sem  saber a combinação correta.  Esta  fechadura eletrônica pode ser instalada em diversos estabelecimentos como: comércio, empresa, indústria, escritório e condomínios.

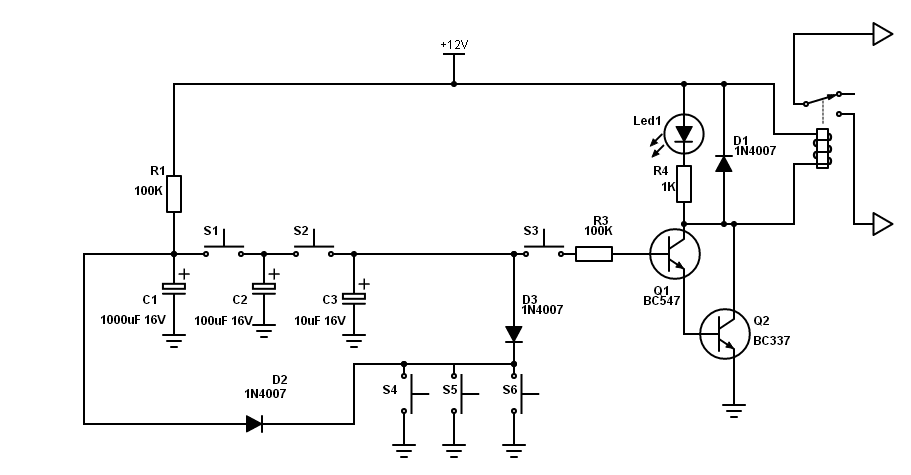

  Para acionar é preciso pressionar as teclas S1 ,S2 e S3  na sequencia correta . Se uma tecla errada ( S4, S5 ou S6 )  for pressionada será preciso repetir o ciclo.  O circuito pode ser incrementado colocando -se mais chaves erradas que curto circuitem  C1 ou C2 .

    No circuito foi usada as teclas 0  , 9 e 5  para acionamento . As demais teclas se forem apertadas não permitem o acionamento. Se quiser modificar , basta trocar as conexões das teclas.

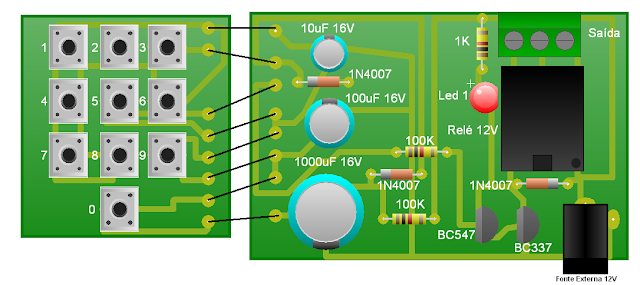

    Abaixo as ligações para acionar a fechadura. Lembrando que o acionamento é apenas um pulso, ou seja , o relé não trava acionado.

Controle Sua Casa Via PC

    Sistemas de automação residencial estão em alta no momento. Controlar coisas pelo PC é realmente fascinante e um sistema que permita acessar e controlar equipamentos dentro de uma residência  pode ser bastante útil.  Isto é particularmente verdade quando se tratar de pessoas idosas, com mobilidade reduzida ou  ainda com algum tipo de necessidade especial.
     Podemos usar este circuito para  tarefas cotidianas, como acender luzes no corredor , acionar aparelhos elétricos , abrir portões, ligar o ar condicionado antes de chegar em casa e muito mais.  Existem aplicativos que permitem o controle  remoto do PC via smartphones. Utilizando em conjunto com este circuito temos dezenas de  possibilidades de uso , o limite é a sua imaginação.

     Normalmente utiliza-se a porta paralela ou a saída serial para interfacear o PC com o mundo exterior , mas estas estão cada vez menos presentes nos equipamentos mais modernos. Então temos aqui um caminho diferente: utilizar a saída de som , algo que praticamente todo PC ou notebook possui .

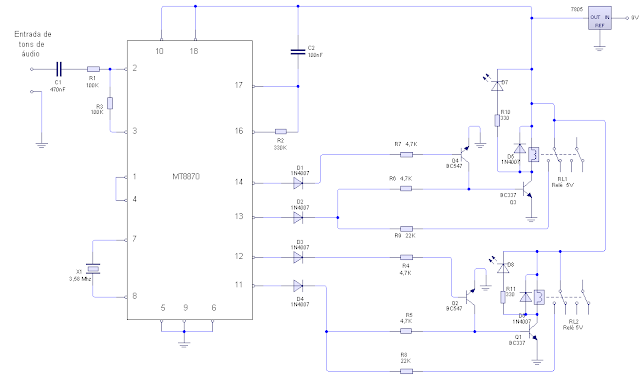

   Através de tons DTMF é feito o controle de dois relés  de modo a ser possível acionar uma infinidade de equipamentos ou dispositivos . Tons DTMF ( Dual Tone Multi Frequential) são aqueles tons  que o telefone envia quando as teclas numéricas são pressionadas no momento de fazer  uma chamada.

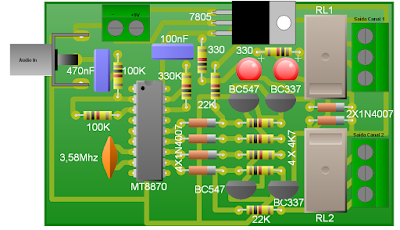

    A entrada de áudio deve ser conectada na saída da placa de som do computador através de um cabo com um conector P2. Para acionar o canal 1 é preciso injetar um tom DTMF correspondente à tecla 1 e para desligar este canal deve ser enviado ao circuito um tom referente à tecla 2. Para o segundo canal o acionamento é feito com o som da tecla 4 e o desligamento com o tom de  tecla 8.

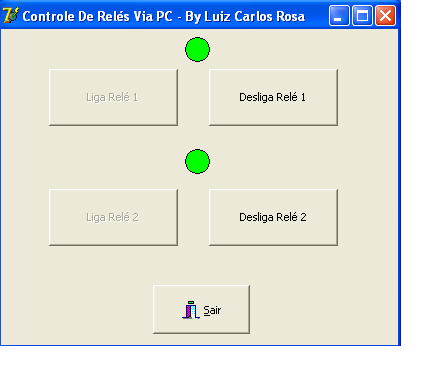

   Qualquer programa que gere tons DTMF pode ser utilizado no controle do circuito , mas deixo aqui um pequeno software que fiz para ser utilizado especificamente neste circuito.

 Link:     http://www.4shared.com/file/CJJjSLT8ba/Controle.html

Um Dado Eletrônico

  Os jogos de dados são populares  no mundo todo, desde que foram inventados sabe-se lá quando.

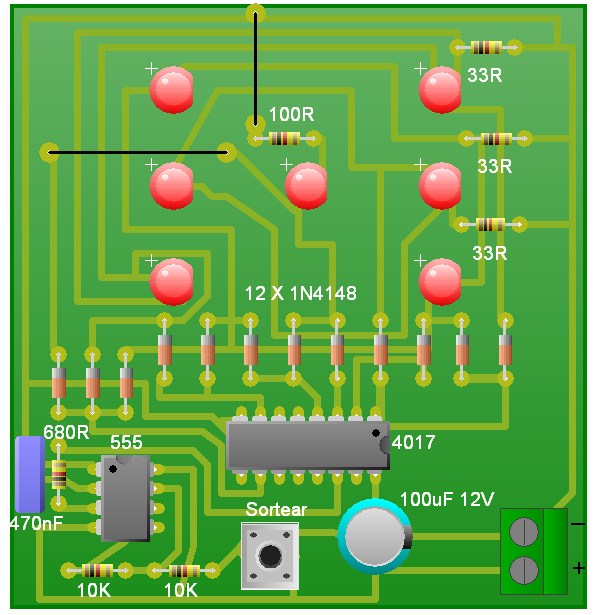

  Aqui temos uma versão eletrônica de um dado , feito com 7 leds dispostos de maneira  a mostrar o resultado da mesma forma que um dado real.

     O circuito gera um número aleatório entre 1 e 6 simulando o lançamento de um dado . Digo que é aleatório porque,  devido à velocidade dos pulsos gerados pelo 555   , não é possível controlar qual saída do 4017 ficará em nível alto. Além disto temos um capacitor que se carrega quando é apertado o botão de sorteio e gera uma certa temporização , minimizando a chance de se forçar o resultado

Dependendo da saída que estiver alta , uma matriz formada por diodos determinará qual ou quais  leds se iluminarão .

 Como o objetivo era um circuito simples e barato não foram utilizados drivers para os leds , então procure utilizar leds de alto brilho de modo a melhorar o rendimento luminoso.

Alterações no valor do capacitor de 470nF influenciarão diretamente na velocidade do clock, mas este valor me pareceu adequado.
