Leds Rítmicos

      Montagem de fim de semana para iniciantes , mas com um efeito final bem agradável. Foi a primeira definição que achei para este circuito.  Quando instalado próximo a uma fonte sonora qualquer , pisca alguns leds quando ocorre  variações no volume do  som.  Os leds também respondem quando se fala próximo , quando se bate palmas , quando um avião passa ou quando um cachorro late.  O funcionamento é semelhante ao de um brinquedo antigo de uma flor que dançava ao ritmo da música.

       Não há nenhum tipo de dificuldade na montagem . O que pode causar dúvidas é a ligação do microfone de eletreto. Alguns já vem com fios outros não , mas não tem segredo veja abaixo:

O trimpot serve para ajustar a sensibilidade.  Com algumas modificações  , mostradas abaixo dentro do quadrado vermelho , o circuito serve para efeitos de luz em bailes para a moçada ( ainda existe isto? acho que estou ficando velho...)

Interfone Transistorizado

  Comunicar-se à distância  , seja com fios  ou sem eles , é muito legal.  Dentro do grupo dos que utilizam fios ,  estão os interfones. Interfones  são uma das melhores formas de saber quem está à sua porta de forma simples e segura .Este circuito de  interfone possui um bom desempenho e não utiliza circuitos integrados de difícil obtenção fora dos grandes centros. Na realidade todos os componentes podem ser encontrados em sucatas de equipamentos eletrônicos o que facilita a montagem por qualquer pessoa interessada. A sensibilidade mostrou-se tão boa que pode ser utilizado até como babá eletrônica . Confira os detalhes:

   Como pode ser visto pelo diagrama , foi utilizado na entrada de sinal um transistor PNP em configuração base comum. Desta forma consegue-se fugir do uso de transformadores para casar a impedância baixa do alto falante ( que no caso está sendo usado como microfone )  com a entrada do amplificador. O mesmo alto falante se comporta como ....  alto falante, quando a chave for pressionada.  Por falar na chave , use uma sem trava . Perceba que a referência do terra  corresponde ao  +Vcc , cuidado quando ligar a alimentação.

   A fiação até a estação remota  pode ser feita com cabo paralelo comum , mas se a distância for muito longa utilize cabo blindado e aterrado.

Sorteador Para a Mega-Sena

    Provavelmente um dos jogos mais populares aqui no Brasil seja a Mega Sena.  Não porque seja fácil  ganhar ou tenha o preço de aposta baixo, mas porque os prêmios são bem atraentes.  Isto é particularmente verdadeiro nos meses de Dezembro em que temos uma versão diferenciada chamada comercialmente de Mega da Virada em que os prêmios são maiores e não acumulam . No jogo da Mega existe um volante com 60 números disponíveis . O apostador deve marcar de 6 a 15 números neste volante, quanto maior a quantidade de números escolhidos , maior o valor da aposta e mais chances teóricas de ganhar.  A Mega-Sena paga o maior prêmio para quem acerta  6 números  sorteados  entre os 60 possíveis. Pode-se ganhar prêmios menores acertando 4 ou 5 números . Falando assim  até parece fácil, mas na realidade é extremamente difícil , tanto que frequentemente vários concursos ficam sem acertadores dos 6 números.

    Aqui temos um circuito que , funcionando de forma aleatória,  apresenta  palpites individuais para jogos da Mega Sena . Quem sabe utilizando estes palpites você não seja o mais novo milionário da Mega? Então mãos à obra que ainda dá tempo.

    Ao se pressionar o botão de sorteio, o CI 555  gera um trem de pulsos em uma freqüencia relativamente alta com o objetivo de não viciar o resultado . Mesmo que tentemos , na prática não conseguiremos controlar a quantidade de pulsos que serão gerados  na saída   em um determinado intervalo de tempo .  Ao soltar-se o botão a carga de C2 mantém o oscilador funcionando por mais um tempo de modo a aumentar ainda mais o fator de aleatoriedade da quantidade de pulsos.  Este trem de pulsos é utilizado para acionamento de dois  CI's 4017 que efetuam a contagem  e acionam  sequencialmente os  leds  conectados em seu pinos de saída .

   Suponhamos que  depois de soltarmos o botão , permanecerem acesos o led  2 do lado das dezenas e  o led  5 do lado das unidades . Teremos então o palpite de número 25.  Simples , não?

A unica observação é  que quando ficarem  iluminados o led  0 das dezenas  e o 0 das unidades , devemos interpretar o resultado como se fosse um 60.

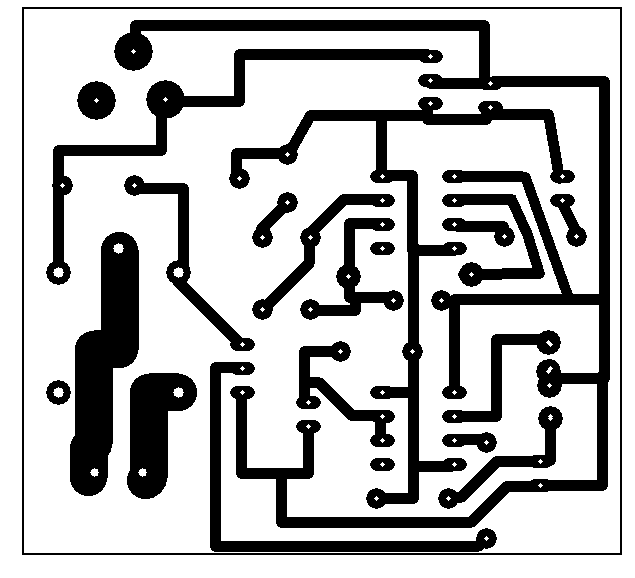

   Não se importe com as conexões diferentes entre pinos dos  CD 4017 da placa e do diagrama esquemático. Como os resultados precisam ser aleatórios, não é preciso seguir a sequencia padrão de ligações dos pinos aos leds.  Cheguei a fazer uma versão com display de sete segmentos para este circuito  , mas esta é mais simples e com componentes que podem ser encontrados mais facilmente, por isto resolvi postar esta versão com leds. Só para encerrar , se alguém ficar milionário  com o auxílio deste circuito, aceitarei doações.

Torneira Eletrônica

    Em locais em que existe um grande fluxo de pessoas, como shoppings  e restaurantes de rodovia por exemplo , são comuns aquelas torneiras que acionam automaticamente quando se aproxima a mão do lavatório. Aqui está um circuito que permite a sofisticação de torneiras , chuveiros , mictórios e afins, tornando o acionamento destes dispositivos totalmente automático.

  Se alguém estiver pensando qual a utilidade disto , dou dois exemplos :  evita o toque físico na torneira, o que de certa forma não é higiênico, e evita desperdício já que ficará acionada somente pelo tempo necessário.  A priori trata-se de um detector de obstáculos que opera utilizando o espectro do infravermelho.  Outros usos podem ser imaginados em qualquer situação em que se precise detectar obstáculos à curta distância.

 Infelizmente é preciso dedicar uma atenção especial à  parte mecânica do negócio  para que o funcionamento seja perfeito. Assim devem ser posicionados o emissor e  o receptor de forma que ocorra o funcionamento quando se aproxima as mãos  , mas em contrapartida a água que flui pela torneira não deve acionar o circuito. Com certeza esta será a parte mais crítica da montagem.

   De um modo bem simplificado , a coisa  funciona assim:  o circuito integrado 555, que está na parte superior do diagrama  forma um oscilador que aciona o led  IR com uma  freqüencia determinada pelos componentes passivos à sua volta.

   Esta freqüencia  pode ser ajustada via potenciômetro R7 e o ajuste deverá ser feito até que  o receptor IR consiga detectar o sinal enviado pelo led emissor. Quando esta detecção acontecer , será enviado um pulso negativo ao pino 2 do segundo CI 555 , que então acionará o relé ( via transístor ) por um tempo que depende dos valores de  R6/C4.    Com o acionamento do relé , a eletroválvula também será acionada  por este mesmo tempo,  liberando a passagem da água. Com os valores do diagrama,  este tempo está por volta de dois segundos.

   Obviamente que a torneira deverá permanecer  com o registro aberto, sendo o fluxo de água controlado pela eletroválvula.
