Placar Automático Para Pebolim

    Circuitos de contagem automática de passagem possuem uma vasta gama de aplicações práticas. Este aqui tem a finalidade de contar quantas vezes  a bola passa pelo gol  nos jogos de pebolim. Evidentemente não é uma aplicação assim , como dizer...  extremamente útil  , mas é legal e também  um bom exercício de Eletrônica Digital.  O circuito pode, é claro, ser utilizado para outros fins como a contagem de objetos ou pessoas.
   Também não é preciso dizer que são necessários dois circuitos idênticos , um em cada gol.

    Toda a parte de contagem ,decodificação e excitação do display  fica a cargo do CD 4026 , deste modo a complexidade  fica bastante reduzida . Na parte do sensor temos um led de alto brilho que fica permanentemente iluminando o LDR . Com isto o 555 mantem sua saída em nível baixo . No momento que a bola passa entre  o led e o LDR  o feixe de luz é interrompido , a resistência do LDR aumenta e  o  555 gera um pulso positivo na  sua saída . Este pulso de subida é então utilizado para incrementar a contagem  do 4026. O botão S1 zera o placar .

    A parte de instalação do sensor  é a parte mais difícil  e não deve ser desprezada , pois o bom  funcionamento do sistema em geral  depende dela.  Depois de tudo instalado , faça a regulagem fina do trimpot de modo que o circuito  responda corretamente e incremente a contagem  quando a bola passar pelo gol  e interromper o feixe de luz  que chega ao LDR.

   Não tente aumentar a tensão de funcionamento, pois pode danificar o CD4026 e/ou display . Se precisar realmente fazer isto , insira resistores limitadores em série com cada pino de saída ao display.

   A contagem como dá para perceber , fica em apenas um dígito, mas se seu adversário ( ou você) for "pato"  , ele pode ser ampliado para mais .

Fonte Sem Transformador

   Transformadores são componentes fantásticos , mas  apresentam algumas características que podem ser indesejáveis em algumas situações.  São pesados , volumosos, geram  tensões induzidas nas proximidades e ainda são relativamente caros.  Uma das alternativas para se fugir ao uso  do transformador é a chamada FAST (fonte de alimentação sem transformador).

    As fontes sem transformador  são uma boa alternativa  para a alimentação , a partir da rede de energia comercial, de circuitos que  tenham baixo consumo. Entretanto este tipo de configuração exige muito cuidado no uso,  pois o circuito alimentado estará conectado diretamente à rede . Em alguns casos onde a isolação galvânica seja requisito obrigatório de segurança , seu uso está descartado. Mas em situações onde o circuito ficará sem nenhum tipo de contato físico com o usuário final , seu uso torna-se bem atraente .

     Muitos vão pensar " porque não usar estas fontes chaveadas de R$5,00 ?"  Ora, porque o objetivo aqui é aprendizado , hobby ou os dois  .

     Aqui está o circuito. Trata-se de uma fonte  por redução RC onde C1 e R1  reduzem a tensão e limitam a  corrente a um valor seguro . Na seqüencia temos dois reguladores , sendo o primeiro um regulador paralelo ( Shunt) ,  seguido por outro regulador série.

    Para funcionar em 220V  troque C1 por uma unidade de 1uF - 600V , sempre despolarizado, e R1 por 100K . Se quiser outras tensões na saída ( de 3 a 9 V ) troque o valor do zener DZ2 .



Relembrando :

  Só utilize esta solução se não houver possibilidade do contato físico entre qualquer pessoa  com o circuito.

Alarme Térmico

     Um circuito simples,  mas com boas chances de aplicações reais.

   O elemento principal deste alarme é um componente denominado  NTC ( resistor com coeficiente negativo de temperatura). Como o nome sugere , trata-se de um resistor que tem seu valor de resistência diminuído quando a temperatura sobre ele se eleva. Era bastante utilizado em amplificadores de áudio, onde tinha como função a  de regular a corrente de repouso das etapas de saída .

   Ajustando o potenciômetro para um valor adequado , temos que, quando  a temperatura se elevar ,o NTC diminui sua resistência até um determinado ponto,fazendo Q1 entrar em corte  ( assim como Q2 ) e acionando o buzzer via Q3 . Por outro lado, quando a temperatura estiver abaixo do valor pré ajustado, o NTC  aumenta a resistência permitindo a polarização de Q1 que, na sequëncia , faz com que Q3 deixe de conduzir e  o buzzer deixe de  emitir som.

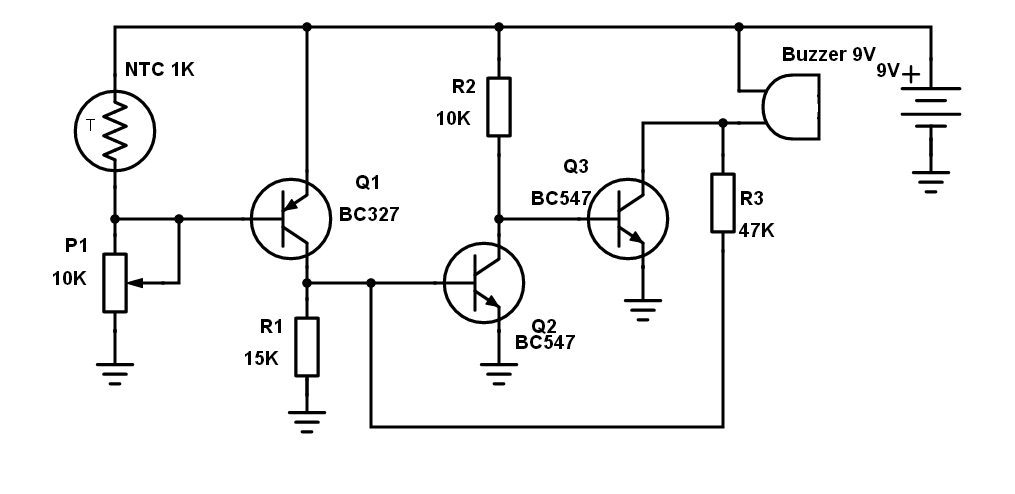

  Abaixo o diagrama em toda a sua simplicidade

    Segue foto de um dos modelos de NTC disponíveis no mercado. Só por curiosidade observe seu valor . Está marcado 102 que significa  10 seguido de  2 zeros , ou seja 1000 Ohm ou 1K.
