Ampulheta Eletrônica

   A ampulheta , ou relógio de areia , é um dispositivo bastante conhecido pela maioria das pessoas  e que era utilizada para medir ou marcar frações de tempo na antiguidade . Atualmente trata-se de mera curiosidade , mas ainda é muito utilizada como objeto de decoração. Tem para muitos um simbolismo místico  que representa o fluxo da vida se esvaindo lentamente e com a certeza da finitude (credo) . Deixando a parte sombria de lado , podemos construir uma versão eletrônica de ampulheta com um bonito efeito visual e que  pode  inclusive ser utilizada para fins de medição de tempo.

    Ao se alimentar o circuito, os grupos 2, 4 ,6 e 8 de leds acendem . De acordo com o tempo ajustado no potenciômetro de 1M , estes grupos vão se apagando à medida que os grupos 1,3,5 e 7 vão se  iluminando. Ao final do ciclo,  todos os leds da parte inferior estarão iluminados , todos os da parte superior estarão apagados e o buzzer emitirá um sinal sonoro. Para reiniciar será preciso desligar , por um breve instante, a chave "inicia".

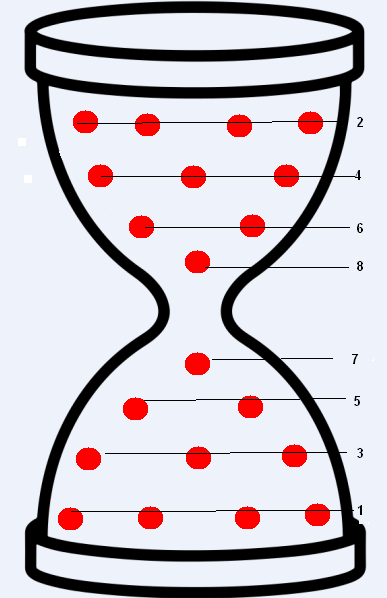

   Para que se obtenha o efeito desejado , os leds  precisam obrigatoriamente seguir a disposição mostrada abaixo .

Em tempo, se não conhece , aqui está a foto de  um modelo de ampulheta.

Color Organ

    Eram muito populares nos anos 70 e 80 , dispositivos que controlavam   lâmpadas coloridas que se iluminavam ao ritmo e  à frequência  do sinal de áudio aplicado à entrada. Tais circuitos eram conhecidos como luzes psicodélicas ou color organ. Existem diversos modos de se obter o efeito, sendo alguns bem simples e outros bastante sofisticados.  Este aqui , muito simples,  aciona leds coloridos e não necessita de conexão física à fonte sonora , operando através da captação dos sons via 03 microfones .   A ideia de utilizar um microfone para cada frequência  não é lá muito elegante , mas evita a necessidade de circuitos complexos de filtros passa banda . De fato,  apenas inserindo  capacitores em locais estratégicos , conseguimos que cada um dos circuitos reaja melhor a determinada faixa de frequência .



    A sensibilidade é muito boa , tanto que é necessário reduzí-la via  trimpots de ajuste. Usar leds de alto rendimento para melhor efeito. Abaixo uma visão do microfone de eletreto com identificação de terminais.

Liga / Desliga Com 1 Transístor

   Normalmente o desempenho de um circuito eletrônico  é diretamente proporcional à sua complexidade. Mas temos exceções a esta regra e uma delas está aqui.  Com pouco mais de meia dúzia de componentes podemos montar  um circuito capaz de ligar e desligar equipamentos pressionando apenas um botão comum.

Nada mais a comentar ...
