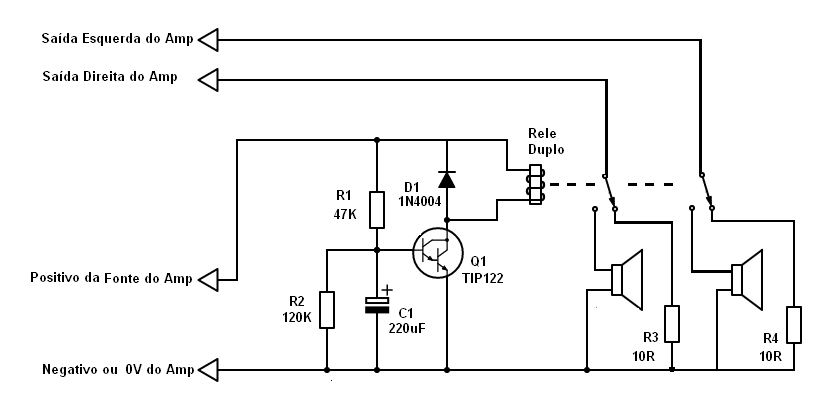

Eliminador De " Tum " Para Amplificadores

  A função deste circuito é inserir um pequeno delay (atraso) entre o acionamento da chave power  de um amplificador  e a conexão dos alto-fantes de saída. Isto evita aquele "tum"ou pancada nas caixas de som quando o aparelho é ligado ou desligado e, desta forma, oferece uma proteção aos alto-falantes , que podem acabar danificados neste processo.  Este delay é de aproximadamente 5 segundos , mas pode ser facilmente modificado modificando o valor de C1.

   O circuito é alimentado pelo próprio amplificador , sendo que a tensão poderá alcançar uns 48 V máximos sem problemas .  O relé deverá ter tensão de bobina compatível com a fonte do amplificador e os dois resistores de carga na saída precisam  ter  potência compatível com a saída de áudio . Resistores de 10 W devem dar conta do recado. Um fusível de 500 mA em série com o positivo pode ser interessante  para proteção do amplificador , afinal são equipamentos bem caros, não é mesmo?

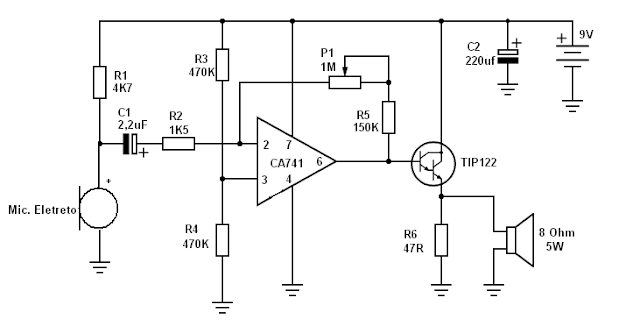

Babá Eletrônica

   Instale este circuito no quarto do seu bebê,  e monitore à distância quando ele chorar ou ocorrer algum som que possa indicar perigo iminente.

     Ajuste o trimpot até que o som fique limpo e sem distorções . Neste ponto poderemos  ouvir claramente o som ambiente através do alto falante . O circuito é muito sensível porém  o consumo é relativamente elevado, então utilize uma fonte comercial ( 9V - 500 mA )  para alimentá-lo . Não alimente  com pilhas pois elas vão se esgotar em pouco tempo.

Comunicação Por Código Morse

    Antes do advento do telefone, o telégrafo foi o principal sistema de comunicação à longa distância . O principal objetivo era transmitir sinais , por meio de fios, e de forma codificada  . Do outro lado, um receptor se encarregava de decodificar os sinais . Estes sinais eram obtidos através do pressionamento controlado de uma chave chamada manipulador. Quando apertamos o manipulador por um curto intervalo de tempo codificamos o sinal como um ponto . Quando pressionamos por um período mais longo (exatamente três vezes maior que o ponto) codificamos um traço. Associando pontos e traços de forma  que correspondam a letras , números e símbolos , podemos transmitir mensagens.  Este é o fundamento do Código Morse, criado lá atrás no Séc XIX.  Mesmo com o desuso  em larga escala  desta tecnologia, é importante saber que ela ainda existe e pode ser bem confiável.

      Chega de conversa fiada e vamos a um circuito capaz de permitir uma comunicação codificada à distância utilizando apenas dois fios .

      Os fios podem ser bem longos desde que não sejam muito finos. Para os buzzers, obrigatoriamente devem ser utilizados modelos do tipo ativo ( com oscilador interno) . A tensão dos buzzers depende da fonte usada ,ou seja, se alimentar o circuito com 6 V use buzzers para 6 V . Observe atentamente as polaridades das baterias , dos diodos e dos buzzers.

       Pra finalizar, é lógico que não poderia deixar de mostrar os códigos de cada letra e número.

                           Olá Visitante,  seja bem vindo!

      Este blog é uma pequena contribuição minha para aqueles que desejam  se aventurar no incrível mundo da eletrônica. São circuitos simples , de baixo custo e , às vezes, até úteis.

    Os circuitos apresentados são experimentais , portanto de modo algum podem se enquadrar em âmbito profissional e tampouco posso garantir que funcione como os protótipos que montei . O  que posso garantir é que todos foram montados e foram obtidos os resultados desejados , em melhor ou pior grau de desempenho. As placas são apenas sugestões minhas , sem obrigatoriamente compromisso com as boas práticas de projeto de circuito impresso.

     Se não tem muito conhecimento, comece pelas montagens mais simples e vá progressivamente aumentando a dificuldade. Evite circuitos conectados diretamente à rede elétrica pois são muito perigosos para iniciantes. Se tiver dúvidas pode utilizar  o campo de comentários à vontade.

                                  Obrigado e divirta-se

Luxímetro

    Obviamente  que não se trata de um luxímetro comercial, na realidade deveria ser chamado de comparador de iluminação , mas sabe como é  né , a propaganda é a alma do negócio. O circuito utiliza o conhecido LM 3914 que se presta perfeitamente para este tipo de indicação visual. Pode ser útil para fotógrafos e , por que não , guardadas as devidas  limitações , para profissionais da área de medicina do trabalho que precisam avaliar o nível de iluminação em determinados locais.

    Aponte o LDR para a máxima iluminação que deseja comparar e ajuste P1 para que todos os leds se iluminem.  Está feito o ajuste.

Amplificador Com 1 Transistor

  Este talvez seja o amplificador de áudio mais simples de ser construído. Se descontar o alto falante, são apenas três componentes. Este tipo de configuração está a quilômetros de ser eficiente , mas  apesar disto,  a qualidade do som chega a impressionar . Projeto ideal de entrada para iniciantes na área.

Devido à simplicidade nem é preciso utilizar placa de circuito impresso.

 O circuito merece algumas considerações importantes :

 Possui baixo rendimento  pois a maioria da energia utilizada é perdida na forma de calor , no transistor e na bobina do alto falante. Este último precisa ser de uma potência razoável, porque senão  a bobina aquecerá muito a ponto de se danificar. O transístor precisa ser fixado em dissipador pois , como dito, aquecerá bastante. Quanto maior a tensão de alimentação , maior a potência obtida e muito maior a chance de danos ao alto falante e/ou transístor.

    De resto é só conectar uma fonte de sinal na entrada ( um celular será ótimo)  e divertir-se.

Lâmpada Mágica

     O que você acha de acender um led com um fósforo  e apagá-lo com um sopro? Apesar do uso prático ser limitado, vale como curiosidade , experimentos de aula ou ainda como diversão com amigos.

  O processo em si não tem nada de mágico . O que ocorre é que ao se iluminar o LDR com a luz do fósforo , ele aciona o led  de alto brilho . Posicionando o LDR estratégicamente , temos uma realimentação optica que faz com que a luz do led mantenha o LDR iluminado , o led aceso , o LDR iluminado, o led aceso e assim por diante.

      Para apagar temos apenas que soprar no microfone de eletreto , o que fará T1 gerar um pulso negativo rápido no Gate do 4011 responsável por controlar o catodo do led.

      Usar um led grande ( 10mm ) pode ajudar a melhorar o efeito .  Importante aqui é posicionar o LDR de modo que ele receba a luz do led, mas não  receba a luz ambiente diretamente.  O microfone também pode ser colocado,  através de fios,   em outra posição mais favorável.

Simples Clapper Temporizado

    Um sensor de palmas bem simples é o que temos aqui. Ao detectar uma batida de palmas o led se iluminará e assim vai permanecer por um intervalo de tempo determinado pelos valores de C1 e/ou  R2.

O resistor R2 determina também a sensibilidade do circuito , quanto maior seu valor nominal mais sensível será a  detecção.  O microfone é qualquer eletreto de dois terminais.
