Pisca Led Com O 741

     Amplificadores Operacionais ( AO  ou ainda amp op ) estão situados entre as mais importantes famílias de circuitos integrados.  Mesmo antes de sua versão integrada surgir, eles já eram utilizados nos antigos computadores analógicos naqueles circuitos que tinham a função de executar  operações matemáticas  . O estudo do funcionamento de um AO é obrigatório em cursos relativos à área e seu conhecimento é necessário para quem trabalha em setores técnicos, sendo inclusive  cobrados em concursos públicos . Desta forma seria muito interessante ver seu funcionamento na prática .

      Existem infinitas formas de se projetar  circuitos utilizando operacionais, mas aqui vamos fazer um oscilador de baixa freqüencia  com , provavelmente , o mais antigo  AO  existente . O circuito será com um Ci 741 acionando um led comum  de modo a podermos acompanhar visualmente as oscilações.

O potenciômetro P1 ajusta a frequencia das piscadas dentro de uma boa faixa . E é isso.

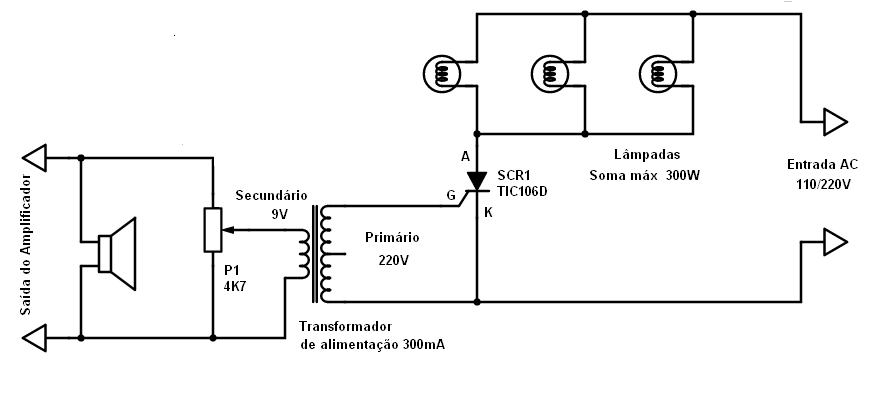

Lâmpadas Rítmicas

   Um projeto velha guarda , mas ainda de bom desempenho . A função é piscar lâmpadas de alta potência no mesmo ritmo da música .

    Dependendo do ajuste de P1 dosamos o sinal de áudio que será aplicado ao secundário de T1 . Com isto teremos no enrolamento  primário, uma tensão variável de acordo com as variações que ocorrem no secundário. Esta tensão é aplicada ao gate do SCR e provoca seu disparo com o consequente acionamento das lâmpadas. É exatamente isto, estamos usando o transformador de uma forma diferenciada da qual estamos acostumados. Mas isto não  problema,  afinal é um transformador não é mesmo?



Music Box Contatos Imediatos

   Este dispositivo tem como única função gerar as famosas cinco notas do filme Contatos Imediatos Do Terceiro Grau . O filme é um clássico , assim como a trilha sonora. É claro que devido à simplicidade do circuito, o som não será exatamente como o original , mas será perfeitamente identificável.

   O circuito não passa de um sequenciador  que vai habilitando osciladores independentes formados por portas lógicas .  As notas são geradas por estes osciladores,  que apenas são diferenciados por resistores de valores distintos. Se desejar mudar a velocidade de execução das notas , altere R1 .Se quiser um volume maior de som diminua R9 .

   As tolerâncias nos valores dos componentes podem fazer com que a  frequencia fique diferente da desejada. Se for seu caso substitua os resistores R2 até R6 por trimpots de 100K e ajuste individualmente cada um, até obter a sequencia  Ré Mi Dó Dó Sol.

Quiz Digital Para 3 Jogadores

   Fazer com que as aulas fiquem interessantes para os alunos é um desafio para  qualquer professor . Para tornar o conteúdo mais atrativo porque não utilizar um jogo de perguntas e respostas interativo?

Temos aqui um quiz  ( jogo eletrônico ) para 3 pessoas, com indicação digital e que funciona assim:

Três alunos jogadores, cada um com seu respectivo botão de resposta.

O professor faz a pergunta.

O jogador com raciocínio mais rápido pressiona o seu botão.

O display indicará numericamente qual deles foi o que pressionou o botão primeiro.

O aluno dá a resposta.

A resposta geralmente está errada...

    O número ficará memorizado e para jogar novamente é preciso apertar o botão de reset.

   No diagrama abaixo está  faltando um zero em R2 , na verdade ele é de 10K . Mas também deve funcionar com 1K então tá tudo bem.

  Não foi previsto ( na verdade eu sempre esqueço de colocar ) a chave liga /desliga , então,  ou você põe uma,  ou desliga os fios da bateria .

  Acho que só faltou informar que os três botões de jogadores são N.A. (normalmente aberto) enquanto o de Reset é N.F. ( normalmente fechado).

Outro Amplificador Com 1 Transístor

     Segue diagrama de outro simples amplificador com 1 transistor . A vantagem deste em relação ao outro publicado é que,  devido à presença de C1,  não passa tensão DC pela bobina do alto-falante . Então, apesar do rendimento ainda ser muito baixo, não teremos  aquecimento perceptível da bobina  o que poderia causar danos ao falante em curto espaço de tempo.

   Tanto o transístor quanto  o resistor R3 continuam aquecendo feito doido , mas a qualidade do som é boa,  se isto servir de consolo.

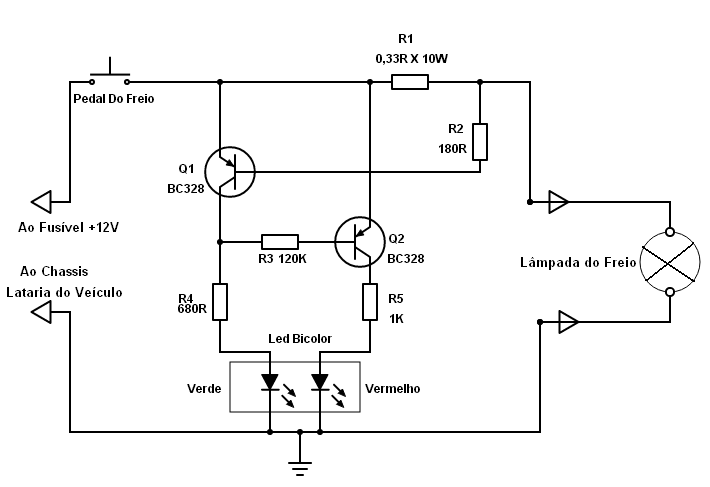

Indicador Para Luz De Freio

     Se você possui um carro velhinho como o meu,  provavelmente encontrará uma certa dificuldade para saber quando alguma lâmpada de freio queimar. Os veículos  modernos possuem indicadores no painel que informam este tipo de falha,  mas os mais antigos não tem esta facilidade , principalmente aqui no Brasil .

     Com este dispositivo você terá a indicação,  através de um led  de duas cores , se as lâmpadas de freio  estão Ok  ( acende verde), ou danificadas (acende vermelho).

      O circuito não oferece dificuldades na montagem , mas é aconselhável que a instalação  seja feita por algum profissional do ramo já que envolve alterações no sistema elétrico do veículo.
