Iluminação De Emergência

  Ficar no escuro à noite porque faltou energia é um saco.  Fora o risco de acidentes, é claro.
  Monte e instale este pequeno circuito em pontos estratégicos e fique tranquilo até normalizar a iluminação do local.


   Na montagem original foi utilizada uma lâmpada automotiva de 21W,  mas se quiser substituir por uma fita de leds, deverá funcionar muito bem.
   O transistor TIP122 vai precisar  de um dissipador de calor se ativar a lâmpada por muito tempo.
   Para simplificar o circuito não foi previsto um sistema de carga para a bateria , então é bom sempre verificar a tensão de tempos em tempos para evitar surpresas desagradáveis.

VU Transistorizado Barra/Ponto

   O que acha de montar um VU Meter  capaz de operar modo barra ou ponto sem utilizar Ci específico?
    Este aqui usa componentes discretos e é relativamente fácil de fazer.

    Nesta versão temos apenas 4 leds indicadores , mas é possível ampliar repetindo a configuração. Se o nível do sinal for muito elevado convém acrescentar um resistor em série com D1.

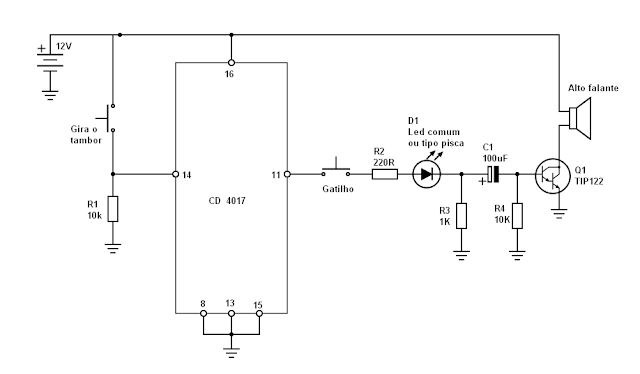

Roleta Russa

    Uma versão inocente da macabra roleta russa. Aperta-se  o botão 1 para girar o "tambor" de uma arma fictícia e depois pressiona-se o botão de gatilho. Se você der sorte nada acontece . Por outro lado se não for o seu dia , ouve-se um som seco de  tiro (simulado é claro).
  Se desejar um som tipo metralhadora,  utilize para o led um modelo tipo pisca, bem comum atualmente.

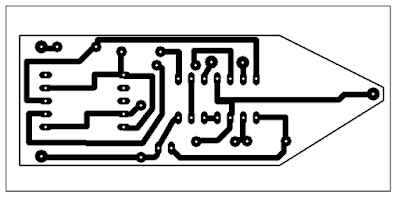

Indicador De Níveis Lógicos

    Uma valiosa ferramenta pra quem trabalha com Eletrônica Digital . Sua função é determinar qual o nível lógico  ( 0 ou 1) presente em determinados pontos de um circuito digital. Apenas conecte as garras jacaré na alimentação do próprio circuito analisado e, após isto,  encoste a ponta de prova no ponto que desejamos saber o nível lógico presente . A indicação será feita pelo display de leds , sendo que se o ponto analisado estiver em 0 o display indicará  L (de low ) e se o ponto estiver em 1  o display mostrará H (de high). Por outro lado, se a ponta de prova estiver desconectada de qualquer ponto  , o mostrador ficará alternando entre H e L.

   O circuito pode trabalhar com tensões entre 3 e 15 V  e possui proteção contra inversão de polaridade graças à presença do diodo D1.
