Controle Bidirecional Para Motores CC

     Em projetos mecatrônicos ou de automação, pode ser necessário inverter o sentido de rotação de um motor elétrico. Diversas são as formas de se fazer isto e esta é uma das mais simples e eficientes.
Utilizando somente um relé de 02 contatos reversíveis e 02 botões , temos controle total do motor, podendo fazê-lo girar em sentido horário ,sentido anti-horário ou então mantê-lo parado.

  O fusível tem como função proteger o circuito caso eventualmente os contatos do relé "colem" , mas isto normalmente só ocorre quando o motor é muito potente para o relé escolhido.

Campainha Luminosa Para Deficientes Auditivos

     Pequenas atividades comuns no dia a dia podem se tornar grandes obstáculos para pessoas com algum tipo de deficiência. Este simples circuito tem com função informar visualmente quando alguém tocar a campainha  e desta forma  auxiliar pessoas com deficiência auditiva grave. Também funcionará da mesma forma em ambientes muito ruidosos ,onde seja difícil ouvir a campainha.
    Assim , quando a campainha soar,  imediatamente uma lâmpada de boa potência começará a piscar por cerca de 10 segundos , indicando visualmente o acontecimento.

    Abaixo  uma visualização do tiristor utilizado  , um triac modelo BTA24

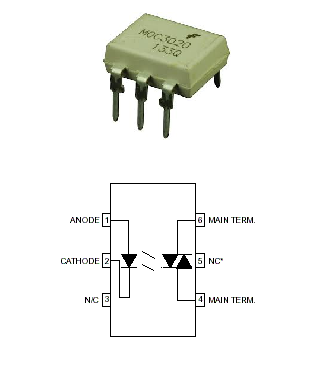

E aqui  o  acoplador óptico, com a visualização da estrutura interna e identificação da pinagem .



Controle Remoto 4 Canais Com Fio

    Este circuito permite o controle de  4 dispositivos independentes com apenas um par de fios. Pode ser utilizado em sistemas de automação como em um braço robótico ou equipamentos onde  a proximidade com o operador não seja desejada.

  Será preciso calibrar o circuito, mas é simples:

 Coloque no lugar de  R1 um trimpot de 100K , pressione o botão do canal 1 e ajuste até que o led indicador deste canal acenda . Meça o valor do ajuste do trimpot neste momento e coloque um resistor no valor mais próximo possível no lugar de R1.

  Faça a mesma coisa com R2, R3 e R4 .

  Se não quiser ter trabalho pode deixar os trimpots  ajustados nos  lugares dos resistores. Acho mesmo que seja o ideal a se fazer.
