Controle De Servo Motor II

     Um circuito com a mesmo objetivo do post anterior porém com um diferencial que pode ser útil em determinadas situações.
     Neste caso, quando pressionamos um interruptor, o servo avança em um sentido , mas quando deixamos de pressionar, o servo retorna  automaticamente para a posição anterior.

    Quem determina o tempo de retorno é o capacitor C3 . Faça testes com valores para mais ou para menos , se não atingir todo o curso desejado ou estiver demorando muito para desligar .

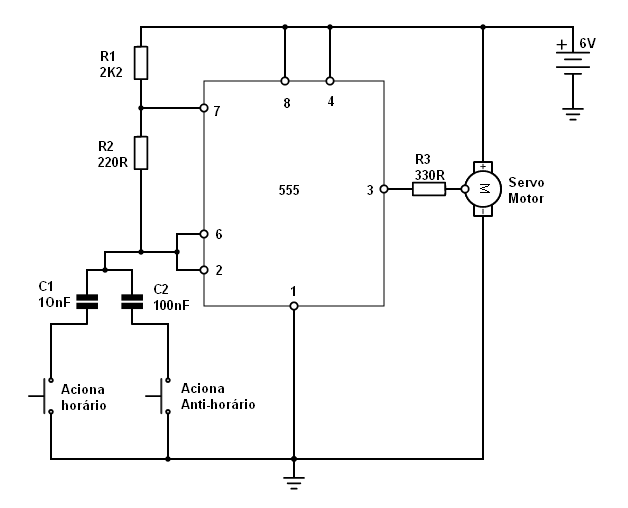

Controle De Servo Motor

  Precisando de um controlador simples para pequenos servos e que não utilize microcontrolador ? Aqui está. Ao ser pressionado um interruptor, o servo girará em um sentido e ao pressionarmos outro interruptor o sentido de rotação será em direção contrária. Veja que , independente de qual lado gire, ao soltarmos o interruptor o servo vai parar na posição ajustada neste momento.

    Procure utilizar os valores dos componentes o mais próximo possível do indicado , ou pode haver  funcionamento anormal.

Vela De Aniversário Eletrônica

  Anime suas festas com esta vela eletrônica  que acende com um fósforo e apaga com um sopro.

    Quando o LDR é iluminado pela luz da chama do fósforo , o SCR conduz e permite que o circuito simulador de efeito vela funcione. O circuito simulador é formado pelo CI 4060 e componentes associados que fazem com que o led acenda pseudoaleatoriamente simulando o cintilar de uma chama.  Quando se assopra próximo ao microfone , Q1 conduz  rapidamente , curto-circuitando  o ânodo e catodo do SCR e assim  fazendo com que ele deixe de conduzir .

  Sugestão de execução da vela

Termômetro RGB Para Chuveiro

   Existem chuveiros e torneiras que indicam a temperatura da água através da iluminação de leds coloridos. Estes leds iluminam a passagem da água com cores diferentes e criam um belo efeito visual.  Circuitos comerciais utilizam a passagem da água como força motriz para um pequeno gerador que alimenta os leds , mas como temos uma versão tupiniquim vamos de bateria mesmo.

   O ponto mais crítico será a instalação no chuveiro , que pode se tornar bem complexa . É imprescindível que o sensor NTC  fique em contato com a água senão como vai funcionar ,né?

     Para calibrar, coloque o sensor em água  morna (uns 35º ) e ajuste P1 até que o led acenda na cor verde. Depois suba a temperatura da água a uns 40º e ajuste P2 até que o led se ilumine em vermelho.  O led em temperatura ambiente deverá se iluminar na cor azul sem precisar de nenhum ajuste.

Efeito Luz De Polícia

   Desta vez vamos fazer um circuito  que simula, em menor escala,  a sinalização luminosa encontrada em viaturas policiais ou em ambulâncias. Utilizando leds grandes e de alto brilho já será suficiente para uma boa visualização, principalmente à noite. Nada impede, é claro,  o uso de transistores de modo a poder acionar uma maior quantidade de leds. Um único CI 4093  é utilizado para formar dois osciladores rápidos modulados por um oscilador mais lento  de modo a se obter o efeito desejado.
