A Lâmpada Misteriosa

    Você segura uma lâmpada aparentemente normal, diz algumas palavras e eis que ela acende! Sucesso garantido  em festas infantis .  Também é um circuito ideal como sua primeira montagem.  Como as ligações são poucas,  sequer será necessário utilizar placa de circuito impresso.

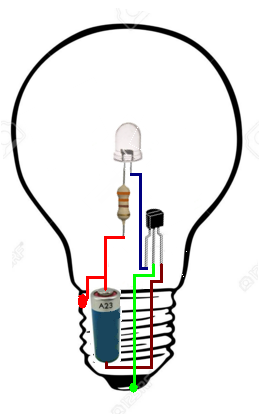

     Desmonte uma lâmpada  ( qualquer uma desde que não seja totalmente transparente)  e  retire o circuito interno. Cuidado para não se ferir neste momento . Instale o novo circuito dentro ligando os fios nos terminais da base da lâmpada  e feche tudo novamente. Capriche nesta parte porque é 50% do projeto . Agora segure  a lâmpada pela base de forma que seus dedos toquem ao mesmo tempo nos terminais da base e veja a mágica acontecer.

Vela De Aniversário Teimosa

   Acho que todos devem conhecer aquelas velas  de aniversário que teimam em acender novamente quando são apagadas por um sopro.  Podemos fazer uma versão eletrônica, na qual um led simula o cintilar de uma vela que se  apaga assim que alguém assoprar em um microfone  e volta a acender depois de passados  alguns segundos.

A ideia é bem simples :

Temos um CI 4060 excitando um led , que brilha simulando o tremular de uma vela  e  também temos um bloco formado pelo 555 e componentes adjacentes que é disparado pelo som de um sopro qualquer. O 555 quando disparado  envia um pulso alto ao seu pino 3 inibindo o brilho do led.

Passados alguns segundos , tempo que depende basicamente de  R4 e C2, o pino 3 retorna ao nível baixo deixando o led diretamente polarizado , ou seja, em condições de emitir seu brilho. Se ocorrer outro sopro, todo o processo se repete.

Um aperfeiçoamento para o circuito seria a inclusão de uma etapa para detectar o acendimento de um palito de fósforo e assim acender a vela. Talvez eu faça isto... um dia...

Leitor De Cartão Perfurado

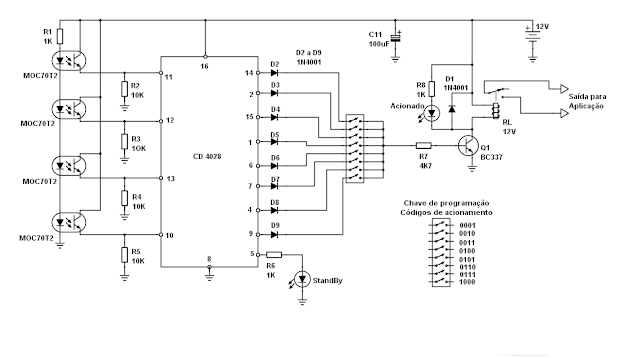

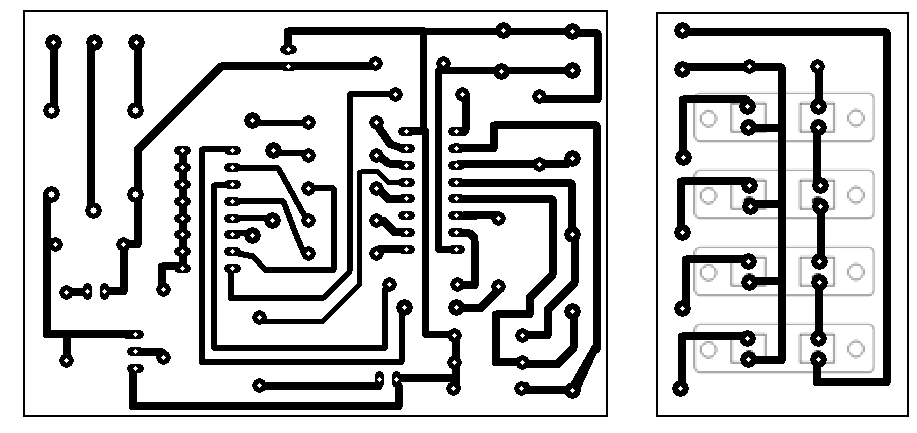

  Você sabia que cartões perfurados já estiveram no topo da tecnologia ? Antigamente eram a forma utilizada para incluir  dados e/ou comandos nos antigos e enormes computadores. Por meio da leitura efetuada em um cartão  ,eram detectadas a presença ou a falta de furos em posições predefinidas e aí as decisões eram tomadas pela máquina.  Longe da complexidade e funcionalidade do sistema original,  podemos fazer algo semelhante. Trata-se de um circuito que faz a leitura dos feixes de luz que passam por furos em um cartão . Inserindo um cartão previamente perfurado nos espaços de leitura de chaves ópticas, a luz passará  pelos furos gerando um código BCD na entrada de um Circuito Integrado Decodificador.  Uma chave de programação determinará qual dos códigos fará o acionamento do relé via transistor driver.











Aspecto físico das chaves ópticas , observe o vão ( Gap ) por onde o cartão deverá ser inserido.







Comutador Automático 110/220 V

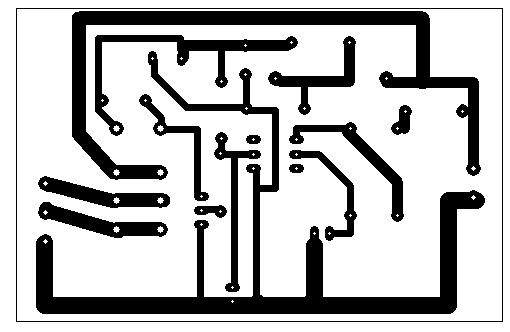

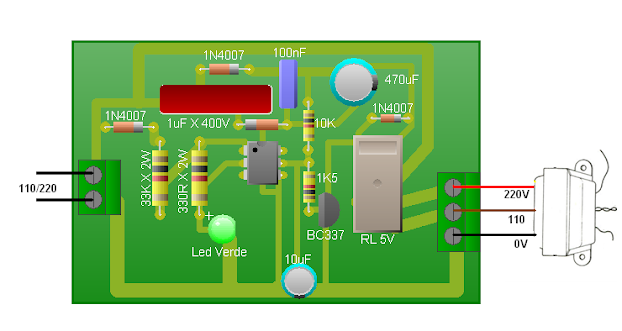

  Nova versão de um circuito postado anteriormente , mas com a mesma função que é a de comutar automaticamente as entradas de tensão de um transformador comum de três fios. A novidade é que esse circuito não faz uso de um transformador próprio, reduzindo o preço e o tamanho da montagem. Novamente temos como característica importante do circuito o fato de que se houver qualquer falha nele, o transformador permanece chaveado em 220V.







 Os valores dos componentes são meio críticos,  então evite fazer  grandes alterações ,ok?




Roda Da Fortuna

  A principio este circuito não tem nada a ver com esoterismo ,como poderá parecer à primeira vista.  Mas por que não? Basta modificar a "roda" com  os desejos que você quer que se realizem.  Tudo bem que rodas da fortuna são muito fáceis de se fazer, entretanto uma versão sofisticada é sempre mais atraente.

  Aqui, ao se pressionar um botão, um motor começará a funcionar, girando o desenho da roda ( que deverá estar mecanicamente acoplada no seu eixo)  ao mesmo tempo que é emitido um som tipo roleta. Quando o botão for solto, o motor vai reduzindo a sua rotação  até a parada completa e o  som ,como esperado,  vai acompanhando esta variação.  Neste ponto verifique qual foi seu prêmio, prejuízo ou desejo que se realizará.







  As recomendações são as seguintes: colocar um dissipador de calor no TIP 122 e usar um falante de pelo menos 1W . O capacitor C3 é opcional e serve para reduzir interferências do motor. Abaixo uma sugestão para o desenho da roda.



Indicador De Passagem

  Circuito cuja finalidade é alertar quando ocorrer a interrupção de um feixe luminoso em seu sensor. A passagem de pessoas ou objetos que causem a obstrução da luz que incide em um LDR, é informada imediatamente  através da emissão de um som e do acendimento de um led.  A indicação é temporizada,ou seja, mesmo que o LDR volte a ser iluminado, o alarme continuará disparado por um tempo  determinado, basicamente , pelos valores de R1/C1. Circuito simples e provavelmente sem dores de cabeça pra quem decidir montar.

  O  circuito precisa de pequenos ajustes através de P1 e P2 mas nada muito complexo. Devido ao uso da lâmpada, que deve sempre estar acesa, é recomendado o uso de uma fonte .
