Indicador De Falta De Energia ( Sem Contato )

    Este circuito foi originalmente desenvolvido para indicar visualmente o rompimento de fusível em uma máquina seladora. Enrolando 3 a 4 voltas no cabo de força ( após o fusível, óbvio)  , assim que ocorresse o rompimento do dito fusível o led se iluminava. Em condições normais, com o cabo energizado , o led permanece apagado.

   O circuito é autoexplicativo . O único ponto que merece atenção é a correta identificação dos pinos do 2N7000, já que externamente ele é idêntico ao BC547 , mas seu funcionamento não é . Evite também usar fio sensor muito comprido, porque ,devido à sensibilidade ser alta,  instabilidades podem ocorrer.

Relé On/Off

    Precisando de um controle liga /desliga sem complicações ? Aqui está . Com apenas dois botões , dois resistores e um relé,  este  circuito pode comandar qualquer carga que você desejar ( desde que trabalhe sob uma tensão de 12V contínuos ) .



       Com o acréscimo de um outro relé , cargas de maior potência e/ou tensão podem ser controladas. Veja abaixo.

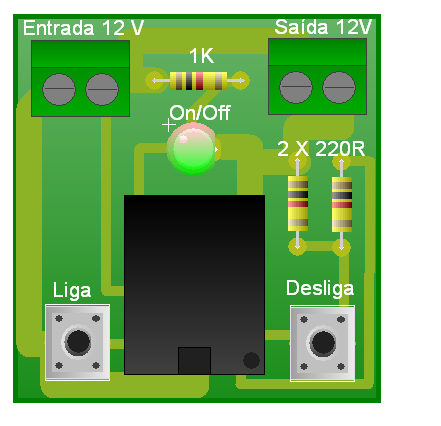

   Também poderá ser utilizado, no lugar do relé original , um outro relé com dois ou mais contatos  reversíveis,   com as devidas alterações na placa sugerida.

Indicador Do Sentido De Rotação Para Motores

    Um motor girando em sentido incorreto pode causar danos , mau funcionamento a um sistema como um todo  ou ainda graves acidentes. Utilizando  apenas três sensores de efeito Hall e dois CI's comuns podemos facilmente detectar o sentido de movimento mecânico de qualquer tipo de motor . Se o motor estiver girando em sentido horário, um led verde piscará , do contrario será um led vermelho piscando . O dispositivo é sensível e estável com as variações de temperatura, podendo ser usado até em ambientes industriais.











    O sensor de efeito Hall é um transdutor capaz de detectar a presença de campos magnéticos em sua proximidade . Então fixando alguns ìmãs em pontos estratégicos da polia de um  motor podemos detectar movimentos a cada passada do ímã próximo ao sensor. Aqui, a aparência física do sensor de efeito Hall utilizado :







E agora veja como devem ser montados os sensores:



    Deve-se observar o correto posicionamento  dos sensores e dos ímãs  já que este é o ponto chave para o correto funcionamento.
