Rádio Controle De 1 Canal

    Antigamente para um iniciante construir e fazer funcionar um sistema de controle remoto baseado em RF era quase impraticável , simplesmente porque existiam obstáculos técnicos  difíceis de serem contornados. As montagens na área de RF são críticas, sofrem ou causam interferências , possuem indutores que geralmente precisam ser fabricados  e ainda precisam de instrumentos de teste para conseguir uma calibração perfeita. Normalmente terminavam construindo transmissores com 1 transistor operando  na faixa de FM . Diga-se de passagem que já montei muitos e são excelentes montagens didáticas .  Quando o assunto era comandar cargas à distância , " aí  a porca torcia o rabo" , pois já eram necessários conhecimentos e recursos que  principiantes não possuíam.

   Com a facilidade que temos atualmente em obter módulos transmissores e receptores prontos e baratos, e se a velocidade e consistência dos dados não forem muito críticas, podemos elaborar sistemas bem econômicos e fáceis de trabalhar. Esses módulos são encontrados operando na frequência de 315 ou 433MHz e  podem ser utilizados em uma infinidade de projetos "sem fios"" como abertura de portões, acendimento de lâmpadas, automação, robótica e muitas outras. De acordo com o fabricante, o alcance de comunicação entre módulos pode chegar a 100m sem obstáculos, mas pessoalmente nunca testei acima de 40m . Dito tudo isto ,vamos fazer um sistema simples com apenas um canal de acionamento e que não utiliza circuitos integrados específicos ou microcontroladores.

  Primeiro o transmissor :



Agora a vez do receptor:

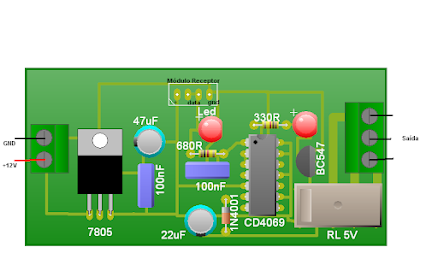

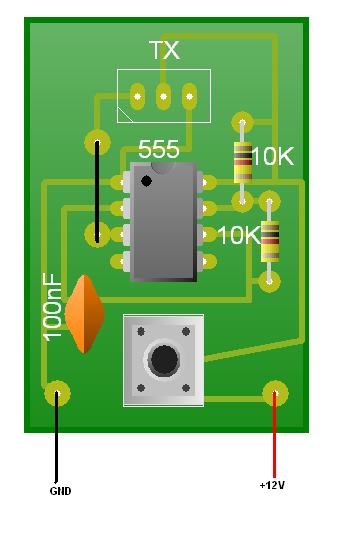

 Abaixo as sugestões para as placas. Modifique de acordo com sua conveniência.







  Observe que o circuito tem acionamento momentâneo, ou seja, a carga só fica acionada enquanto o botão no transmissor estiver pressionado.  Finalmente, é normal o comportamento maluco do led indicado como "vermelho"  no diagrama esquemático do receptor . Isto é característico do módulo devido à grande quantidade de ruído que está presente na sua saída. .

















Ouça Tudo Com Este Aparelho

    Quando falamos em amplificadores,  muitas pessoas já imaginam circuitos de elevada potência capazes de "empurrar " alto falantes ainda mais potentes. Na realidade, dependendo do fim a que se destina , um amplificador não precisa ser de potência elevada, sendo mais importante a sua sensibilidade e a qualidade sonora.

  Com apenas um CI  comum e barato , mais um transistor e uns poucos componentes podemos construir um amplificador de altíssima sensibilidade, capaz de proporcionar a escuta de conversas distantes , canto de pássaros , sons de insetos , ruído de encanamento vazando e o que mais sua imaginação permitir. Outro uso bastante  interessante seria como um aparelho auxiliar para pessoas que tenham uma pequena deficiência auditiva. Obviamente se a deficiência for muito pronunciada a recomendação é ,como sempre,  procurar um especialista .



















   O potenciômetro usado é do tipo miniatura com interruptor conjugado e deve se soldado direto na placa; o desenho dos fios nele é apenas para fins de facilidade de interpretação. Dá um desconto porque é muito trabalhoso fazer estes desenhos :)

   Para uma captação direcional,  instalar o microfone em um refletor parabólico ( até uma saladeira funciona) . Para usar como escuta clandestina , ligue o microfone através de cabo blindado .

Dispenser Automático Sem Contato

  Um dispositivo que se tornou extremamente popular nestes duros tempos de pandemia é o dispenser para higienizantes como o sabonete líquido ou  o álcool em gel . Versões eletrônicas podem ser construídas de forma a permitir o uso sem  necessidade de contato das mãos com  botões, alavancas  ou manivelas, contribuindo para a diminuir a disseminação do vírus. Uma rápida busca na Internet deverá resultar em dezenas ou  mesmo centenas de circuitos com esta finalidade. Mas acredito que este aqui é um dos mais simples de construir.









   A fonte é necessária porque o led emissor fica constantemente iluminado  e pilhas não durariam muito . O trimpot  deve ser ajustado para a máxima sensibilidade sem que ocorram disparos aleatórios. Coloque a mangueira na saída da bomba e instale ela dentro do recipiente com o liquido . Agora, ao se colocar as mãos próximas aos sensores deve ocorrer o bombeamento do líquido através da mangueira.

   A maior dificuldade construtiva está na parte mecânica da coisa ,mas com cuidado e paciência o  resultado será  o desejado.

Timer Regressivo

  Este projeto nasceu  de uma versão anterior do disparador de foguetes que acabei abandonando. Entretanto como pode ser aproveitado  em aplicações onde seja necessário um controle temporizado de processos, aqui está  apresentado.

  O funcionamento é simples :

   Ao se pressionar "start " , o pino 15 do 4017 vai a nível baixo habilitando a contagem . Então  o  4017  vai acionando os leds em sequencia  nas suas saídas, em ritmo controlado pelo clock no seu pino 14. Ao chegar na sua 9ª saída, um oscilador é habilitado fazendo o led vermelho piscar, indicando que o ciclo de temporização está próximo do fim . No próximo pulso a décima saída é ativada, acionando o relé e ao  mesmo tempo inibindo o sinal de clock que passa a ser ignorado e, desta forma , a carga permanece acionada.

 Um  controle de tempo maior pode ser conseguido  utilizando em série com R1 um potenciômetro de valor elevado ( acima de 2M2 ) . Se for fazer esta alteração R3 deverá ser removido do circuito.

Disparador Para Foguetes Com Contagem Regressiva



    O lançamento de pequenos foguetes, apesar de fascinante, pode ser uma atividade bastante perigosa.  Um foguete disparado perto de casas,  veículos ou linhas de energia elétrica  pode ser  causa de acidentes gravíssimos.  Supondo que você já saiba alguma coisa sobre foguetes ou aeromodelos  a ponto de manusear com total segurança, o que acharia de sofisticar seus lançamentos com um disparador automático com contagem regressiva?







  Depois da montagem e conexões prontas vamos testar:  ligue a alimentação através da chave on/off e o display indicará o n° 0 , agora pressione start e a contagem começará de 9 a 0. Quando chegar a zero novamente, o display congelará e o relé deverá atracar. Neste ponto deverá ocorrer a ativação do ignitor . O processo pode ser interrompido a qualquer momento pressionando o botão stop.

   O tempo entre as contagens está aproximadamente em 1 segundo . Se quiser mais precisão, troque    R1 por um trimpot de 1M5 e ajuste até obter intervalos precisos de 1 segundo .

    Estava meio com pressa quando desenhei esta sugestão de placa, então se for utilizá-la verifique se não tem erros ( à primeira vista não achei nada, mas...)



Jogo Da Velha

     Imagino que todos nós já tenhamos disputado uma partida do jogo da velha em algum momento da vida. De regras simples e origem perdida no tempo,o  jogo é bastante popular pela facilidade  e rapidez de se obter um tabuleiro . De fato podemos facilmente rabiscar um tabuleiro  em um pedaço de papel ou até mesmo num chão empoeirado. De qualquer forma o objetivo é o mesmo : dois jogadores devem escrever alternadamente, um X ou um O dentro de um padrão de nove quadrados ,formado por  4  linhas paralelas duas a duas . Vence o jogo quem primeiro completar uma linha reta com três  X ou com três O . O objetivo aqui é realizar um circuito eletrônico onde usamos leds de cores distintas em substituição ao caracteres originais. Assim, o primeiro jogador aperta um botão na posição desejada e acende o respectivo led . O próximo jogador seleciona uma outra posição e quando pressiona o botão, o  led desta casa se ilumina em outra cor.  A sequência prossegue até que algum jogador consiga três leds de cores idênticas  iluminados em linha reta ou então que acabe os botões sem nenhum deles obter o padrão. Para fazer outro jogo, desligue o circuito por alguns segundos e ligue novamente.









 O circuito está dividido em duas partes : uma parte cuida da indicação do padrão luminoso em si enquanto a outra faz as comutações automáticas entre os jogadores de forma que o mesmo botão de cada casa seja utilizado por ambos os jogadores. O dispositivo à primeira vista pode ser um pouco intimidador pela quantidade de componentes , entretanto ele é formado por repetições de  blocos simples interconectados.  Um microcontrolador poderia fazer isto com os "terminais nas costas", mas como já  devem ter percebido, este não é o foco do blog.
