Testador De Transístor No Circuito

   Testar um transistor fora do circuito é uma tarefa relativamente fácil . Entretanto com o transístor inserido em um circuito a tarefa já não é tão simples , já que as resistências envolvidas podem alterar as medidas levando à conclusões equivocadas sobre o estado do componente. Então, nada  mais oportuno do que a montagem de um circuito capaz de verificar de uma forma geral  o estado de um transistor bipolar, inclusive no circuito. O circuito mostrado a seguir  indicará através de leds se o transistor está em condições de uso e ainda se é do tipo NPN ou PNP. Muito prático para transistores desconhecidos ou com o código apagado .

  Um transistor PNP em bom estado fará com que o led verde pisque, enquanto um transistor NPN fará com que o led vermelho fique piscando. Um transistor com junção aberta fará com que os dois leds pisquem alternadamente e se o transistor estiver em curto ambos os leds apagarão. Muito simples e direto.

   Uma rápida explicação do funcionamento:

   O circuito integrado 4047 gera sinais com polaridade alternada em seus pinos 10 e 11, e com frequência determinada por C1 e R1 .  A corrente flui pelos leds através de R4 o que faz os leds acenderem alternadamente de acordo com as polaridades apresentadas nas saídas.

   Vamos supor que um transistor NPN ( por exemplo) seja conectado nos terminais E, B e C do circuito . Caso exista um curto entre coletor e emissor a corrente passa por R4 mas não pelos leds , que então se apagam.

      Se o transistor estiver em bom estado, entrará em condução quando o pino 10 estiver em  nível 1 e o pino 11 em nível 0, deixando o led verde curto-circuitado e portanto apagado. O led vermelho também estará apagado porque estará inversamente polarizado. Quando ocorrer a troca da polaridade entre os pinos 10 e 11, o transistor entrará em corte . Nesta situação o led verde continuará apagado já que agora estará inversamente polarizado ao passo que o led vermelho acenderá . O processo se repete indefinidamente ,com o led vermelho acendendo e apagando , indicando desta forma tratar-se de um transistor NPN em bom estado.

   Para um transistor PNP  o processo é o mesmo apenas invertendo o raciocínio.

  Duas observações finais para testes em transistores instalados em circuitos:

  Somente faça o teste  com a alimentação destes circuitos desligada  e caso indiquem curto, solte um dos terminais do transistor para confirmar . Se os leds continuarem apagados ele realmente estará em curto.

Vending Machine Experimental

   Pelo nome  você pode não saber o que são Vending machines , mas a chance de já ter utilizado uma  é considerável.

    Vending machines são máquinas onde existem alguns produtos  expostos e protegidos por um painel transparente e quando você inserir um  determinado valor , automaticamente é liberado um produto compatível com este valor . Bebidas, snacks e chocolates são os itens mais utilizados nesta máquinas.

   Aqui uma ideia extremamente básica para uma máquina  que  funcionará  bem para fins didáticos e experimentais. Obviamente existirá uma parte mecânica que precisa ser muito bem executada.



   Esta é a ideia:

  Tem -se uma abertura por onde são colocadas moedas. Se for colocado 1 real , somente ficará ativo o botão que libera o produto de 1 real. Se forem colocadas 3 moedas de 1 real , será liberado o botão de 3 reais e se forem inseridas 5 moedas , somente o botão de 5 reais é que funciona.



   O sensor de moedas é feito com duas laminas metálicas próximas de forma que, quando a moeda passar, feche os contatos. Neste momento, o ci 555 gera um pulso bem definido no pino 14 do 4017 . Deste modo a cada passagem de uma moeda as saídas  do 4017 vão sendo acionadas sequencialmente de acordo com a contagem.

       Supondo que foram inseridas 3 moedas . Serão gerados 3 pulsos que fazem com que o pino 7 vá a nível alto. O led ligado neste pino acende e o mosfet fica habilitado a conduzir para acionar o solenóide. Depois disso nada acontece , e o circuito fica aguardando o pressionamento do botão de 3 reais.

   A partir de agora, pressionando o botão de 3 reais, o solenoide recebe alimentação positiva e aciona mecanicamente o dispositivo que fará a liberação do produto.  Neste mesmo momento, um pulso positivo reseta o 4017, que volta para  standy by, aguardando novo processo. A presença de um  capacitor no gate do mosfet faz com que ele fique acionado por um  intervalo de tempo suficiente para  acionamento do solenóide, mesmo com o 4017 resetado.

     O mesmo processo ocorre para produtos de 1 real e de 5 reais.

     Devido à simplicidade do circuito, as facilidades são poucas, então não espere receber troco.  E também não me culpe se algum esperto conseguir burlar o sistema .

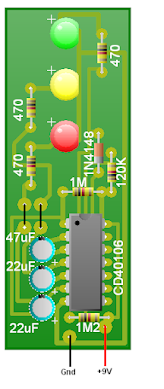

Um Semáforo De Leds Para Sua Maquete

  Precisando de um semáforo para incrementar sua maquete?  Analise esta ideia , como ela tem poucos componentes , pode ser útil em aplicações de modelismo, onde o espaço é critico .





    Não há muito o que comentar sobre este circuito, apenas que os tempos entre fases estão determinados pelos resistores e capacitores . Faça experiências se quiser outros tempos, só não altere R4, R5 e  R6  para valores menores do que os indicados.
