Sensor De Líquidos Sem Contato

  Para compreender a importância da água para os seres vivos, basta lembrar que sem ela não haveria vida neste planeta. Apesar da grande quantidade encontrada na natureza, não é possível o aproveitamento total de toda a água disponível e desta forma seu uso deve ser feito com consciência e inteligência. Desperdício está ( ou deveria estar )  fora de questão .

   A eletrônica pode ajudar nesta tarefa,  através do sensoreamento, monitoramento e controle dos níveis e da qualidade da água que temos à disposição para usar de alguma forma útil.

  Uma das grandes dificuldades na parte de detecção da água está em utilizar sistemas em que não exista contato físico entre sensor e o líquido monitorado. Nos casos em que a oxidação e a corrosão do sensor não sejam problemas, a instalação certamente será um fator complicador.

    Agora a solução proposta :

    Temos um circuito sensor capacitivo hermeticamente fechado dentro de dois "caps" de PVC.  Com este arranjo não haverá contato entre o circuito eletrônico e o líquido, ocasionando baixa manutenção e mantendo a qualidade da água. A instalação também será enormemente facilitada.

   O acesso ao circuito será feito através de um cabo  isolado de três vias , sendo dois fios  para a alimentação e um de saída para a aplicação . Esta aplicação pode ser apenas um led indicador  ou um relé para maior potência , que serão acionados quando houver o contato do liquido com a camada externa do PVC.

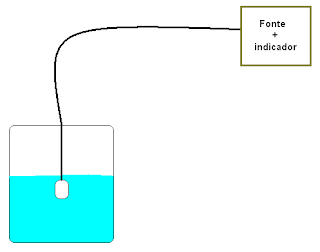

   Este cabo deve ser suficientemente longo para ser  inserido dentro do reservatório de água (  um exemplo de aplicação ) e chegar até o ponto de indicação .

Abaixo , o circuito.











Assim deverá ficar o sensor depois de pronto :

   Depois de montar e antes de selar o circuito , forre o fundo de um dos caps com o papel alumínio e ajuste o trimpot até que o circuito consiga detectar a presença de água por fora do  material de PVC . O ponto de ajuste é bem fácil de alcançar. Agora é só colar um no outro cuidando para que não exista a possibilidade da água infiltrar.

  Para detectar vários níveis é só repetir o circuito e fixá-los em diferentes posições no reservatório.




Tic- Tac- Toe ( Jogo Da Velha Com Leds )

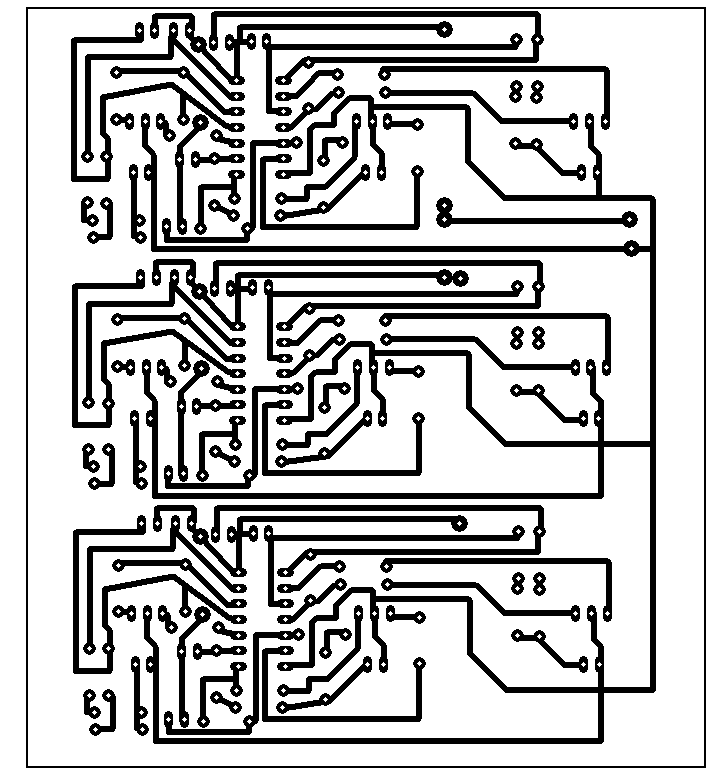

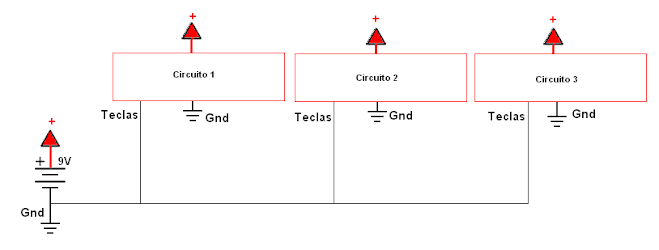

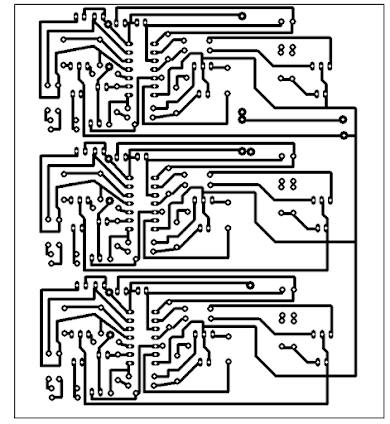

     Nova versão do jogo da velha, mas desta vez com componentes mais comuns . O objetivo continua o mesmo que é formar uma linha de três cores iguais , seja ela em linha reta ou diagonal. Para que a mesma tecla atenda aos dois competidores foi utilizado um artifício com temporizadores. Assim um toque rápido numa tecla qualquer aciona o led bicolor na cor vermelha . Um toque mais longo na mesma tecla  aciona o mesmo led na cor verde.

    Então, supondo que o primeiro jogador escolha a cor verde ele deverá apertar e manter pressionada a tecla por cerca de 2 segundos . O outro jogador escolherá outra casa e dará um toque rápido na tecla correspondente , acionando assim o led bicolor na cor vermelha. O processo continua até que haja um vencedor ou que todas as teclas sejam pressionadas .

      Para reiniciar será preciso desligar o circuito e ligá-lo novamente.











    Os tempos de acionamentos podem ser alterados com a modificação no valor dos capacitores. Os resistores dos leds têm valores distintos para compensar o brilho diferente que ocorre entre o verde e vermelho do led bicolor.

Controle Remoto Para Fechadura Elétrica

  Inúmeros imóveis, sejam eles  residenciais ou comerciais, possuem portões que utilizam fechadura eletrica para controle do acesso ao local. Sendo que a maioria destas fechaduras são acionadas por uma botoeira conectada por fios, como fazer  a instalação em locais onde seja inviável ou indesejável a passagem de cabos?

  E mais : ainda que não exista empecilhos na utilização de fios para a instalação, o constante movimento de abertura do portão pode acabar por danificá-los, causando transtornos e repetidas manutenções.

  Então, o que você acha de controlar o acionamento da fechadura à distância sem a utilização de fios?

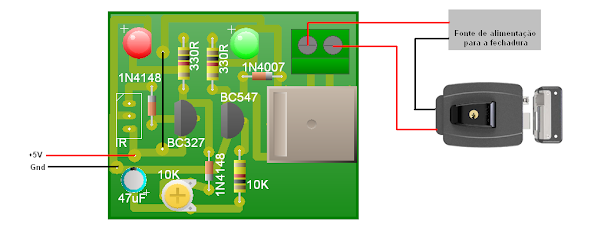

   Pois esta é a proposta deste circuito . Com a utilização de qualquer controle remoto infravermelho de tv , som ou ar condicionado, será possivel enviar um comando, que será interpretado pelo circuito e posteriormente servirá  para efetuar a abertura de um portão dotado de  fechadura eletrica.









O circuito é bastante simples e à prova de erros. Tenha cuidado apenas quando for identificar os pinos do receptor ir se ele for de modelo diferente do apresentado.

 Para que o acionamento ocorra é preciso apertar o botao do controle e segurar por cerca de 5 segundos. Com isso evitamos acionamentos indesejados durante o uso do controle em seus equipamentos originais. Este tempo pode ser facilmente ajustado no trimpot de 10K.

  Tambem é preciso que não existam obstáculos entre o controle remoto e o sensor do circuito , sendo esta a principal limitação deste tipo de configuração.
