Aparelho Auditivo De Baixo Custo

  Todas as pessoas naturalmente sofrem  a diminuição da capacidade auditiva ao longo dos anos. As causas e tratamentos (se forem possíveis) somente um profissional poderá determinar. Em alguns casos, menos graves, um simples aumento no nível do sinal que chega aos tímpanos já proporciona uma melhoria na qualidade de vida da pessoa . Isto é facilmente percebido quando você precisa aumentar o nível da sua fala para que possa haver a comunicação.  Este circuito é um amplificador de alto ganho capaz de captar  sons  muito baixos e elevar o sinal a ponto de excitar um fone de ouvido. O volume chega a ser excessivo para esta aplicação , daí o uso do potenciômetro de 10K para dosar o nível do sinal nos fones.

  Utilizando componentes SMD pode-se obter uma montagem bem reduzida em tamanho.  Outra característica interessante é a baixa tensão de funcionamento que também ajuda a miniaturizar o projeto . Faça alguns testes com a pessoa que for usar o aparelho , e se houver algum tipo de desconforto auditivo ou nenhum tipo de melhora no quadro , infelizmente é melhor esquecer este aparelho e procurar um especialista.

Simulador De Jogo de Basquete

     Simuladores de basquete são jogos indoor muito divertidos onde o objetivo é fazer a bola passar por uma cesta o maior número de vezes, durante um tempo predeterminado. Este tipo de divertimento é facilmente encontrado em shoppings e sua popularidade se deve ao fato de ser um brinquedo animado, dinâmico e competitivo.



fonte https://www.pjbrinquedos.com.br/

    Obviamente que para obter um equipamento com esta qualidade de acabamento, serão precisos conhecimentos e ferramental adequados.  Entretanto versões extremamente simplificadas podem ser realizadas,   com  a capacidade de gerar divertimento da mesma forma.

   Assim basta uma simples estrutura onde tenhamos um painel  no qual  fixaremos uma cesta  , mais  um circuito capaz de fazer a contagem de bolas acertadas nesta cesta por um determinado tempo e a indicação desta contagem em um  mostrador digital  e pronto : diversão garantida em festas, casamentos, eventos sociais de empresas.



O circuito trabalha da seguinte forma:

Ao se ligar alimentação o display vai indicar 00 pontos.  Se isto não ocorrer basta pressionar o botão iniciar. A partir da pressão deste botão o jogador terá cerca de 1 minuto para jogar e acertar a bola dentro da cesta o maior número de vezes possível. A cada passagem da bola por dentro da cesta a contagem vai incrementando em uma unidade. Decorrido o tempo programado, a contagem  é interrompida , o led indicador de tempo acenderá e o display vai ficar piscando indicando o último valor . Basta apertar novamente o botão iniciar , tudo reinicia e o próximo jogador poderá tentar superar o placar do anterior.

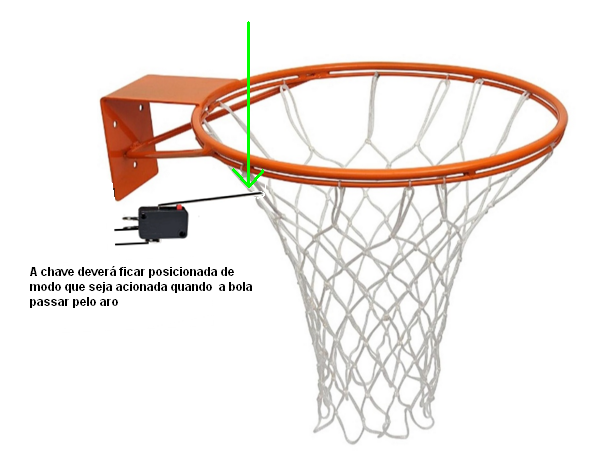

    É de fundamental importância  a correta instalação da chave micro switch, pois é por meio dela  que serão contadas as passagens da bola pela cesta . Para facilitar a instalação utilize a chave com  maior haste que puder encontrar.

Mesa de Disparo 4 Canais

      Dispare com segurança e praticidade seus gerbs, canhões de papel ou fogos de artifício com este acionador de 4 canais.

   Ideal para quem trabalha com eventos ou pirotecnia , esta mesa pode acionar seguramente até 3 skibs ( ignitores ) com 40 m de fio tipo jumper em série, por canal, com a bateria interna de 9V. Se for utilizada uma fonte externa mais potente  (de 12 até 24V)  este número será consideravelmente maior.  Além disto possui outras características interessantes como  leds indicadores de  skibs conectados a cada canal e conector de saída para distribuidores em série, também de 4 canais.

  Para que o circuito possa trabalhar em ampla faixa de tensão sem danificar os leds e sem disparos indesejáveis, cada led indicador possui uma fonte de corrente constante baseada em um pequeno 78L05.









       Um resistor de baixo valor e alta potência foi inserido na entrada da fonte externa apenas como proteção,  para eventual curto no sistema de cabeamento conectado em uma ou mais saídas.  De fato, uma bateria de carro pode facilmente torrar toda uma fiação, se esta estiver em curto circuito.























   O uso é como qualquer outro dispositivo do tipo,  sempre nesta sequencia:

Sem nada conectado nas saídas dos canais,  gire a chave  "armar" e somente o led azul deverá se iluminar . Se qualquer led vermelho dos canais acender, verifique curtos no cabeamento . Se  até aqui tudo estiver ok,  desligue a chave armar e conecte os skibs nos canais desejados através de cabeamento com comprimento suficientemente longo para uma operação segura . Gire a chave  "armar" novamente . Desta vez  o led azul deverá se iluminar e também acenderão os leds vermelhos que possuem skibs conectados na sua respectiva saída . Se algum led não acender verifique a conexão e o próprio skib conectado ao canal que apresentar falha. A partir deste ponto o dispositivo está pronto para uso . Agora é só aguardar o momento certo e  acionar o botão de disparo do canal desejado.



  Foi previsto um conector de expansão para a colocação de caixas de distribuição interligadas  para  acionar mais skibs por cada canal.  Assim, colocando mais 4 skibs ( sempre em série)  no canal 3 das caixas de distribuição, quando for acionado o canal 3 da mesa, todos os  skibs conectados ao canal 3 da caixa de distribuição também serão acionados simultaneamente. Neste caso para garantir o disparo sem falhas, utilizar fonte externa com boa capacidade de corrente.













  Abaixo a forma como as caixas de distribuição são conectadas . Nunca esquecer o conector de terminação, senão o circuito não fecha e aí sem chance...



   Na interligação entr mesa e caixas de distribuição deverá ser utilizado cabos com conectores macho em uma ponta e  fêmea na outra.  Pode comprar ou fazer , vai do seu gosto.

                                                                          Atenção:



     Todos os projetos deste blog são para uso didático , entretenimento ou uso pessoal . Assim não me responsabilizo pela mau uso ou uso incorreto deste circuito.

     Circuitos como este  podem oferecer risco a pessoas menos preparadas. Se não se sentir seguro, peça auxílio para uma pessoa mais experiente .
