Detector De Curtos e Más Conexões

       Às vezes, durante a pesquisa de defeitos, encontramos situações em que não sabemos se estamos diante de um curto-circuito ou de uma baixa resistência intrínsica ao circuito analisado. Isso é uma ocorrência frequente em fontes de alimentação comutadas e circuitos contendo indutores. Em outras situações, encontramos componentes que deveriam oferecer uma resistência elétrica reduzida, mas, de fato, não o fazem, como interruptores e conectores que se oxidaram.

        Este circuito pode ser um grande aliado nestas ocasiões, já que é capaz de identificar resistências tão baixas como 0,1 ohm.

   Para bom funcionamento o circuito precisa de um pequeno ajuste. Conecte um resistor de 0,1 ou 0,22 ohm às pontas de prova e ajuste o trimpot até o limiar de acendimento do led, ou seja, um ponto em que o led está "quase" acendendo mas não acende . Depois disso junte as pontas de prova e o led deverá acender ao mesmo tempo que o buzzer emite som. Ajustado desta forma, valores maiores que 0,22 ohm não devem acionar o led/buzzer.

   O ajuste é meio critico. Usar um trimpot multivoltas vai ajudar bastante.



Sequencial De 4 Canais e 2 Efeitos



      Circuitos de acionamento sequencial são projetos que iniciantes adoram  . Deve ser pelo belo efeito que produzem quando em funcionamento . Aqui um circuito clássico e muito simples de um sequencial de 4 canais.

      Apenas com a inserção de uma chave HH ( dessas que fazem a troca 127/220V  em aparelhos) conseguimos obter 2 efeitos :  de um lado para outro e do outro para um ( essa frase não ficou boa...).

    O fato é que distribuindo os leds em posição horizontal, numa posição da chave,  a sequencia vai da esquerda para a direita e na outra da direita para a esquerda.

            Abaixo dois modelos de chave. As duas servem no projeto. Veja na esquerda como deve ser feita a ligação.

    No projeto só leds são acionados , mas nada impede de usar drivers ( relés ou tiristores) e acionar cargas de maior potência.  Tensões acima de 9V exigem resistores nos led . Pode usar 470R ou 1K.



Usando Um Encoder Rotativo Sem Microcontrolador

  Atualmente, devido à crescente acessibilidade e potência dos microcontroladores, muitos entusiastas e profissionais da eletrônica tendem a incorporá-los em praticamente todos os seus projetos para resolver problemas simples. É claro que que abdicar de um microcontrolador pode resultar em soluções mais dispendiosas e demoradas, sobretudo quando envolvem a utilização de componentes individuais. Entretanto , devemos lembrar que os componentes discretos também possuem um grande potencial.

  Se você ainda é novo no campo da eletrônica, é aconselhável dedicar um tempo ao estudo e reavaliar a necessidade de incorporar microcontroladores em circuitos mais básicos.

  Um exemplo onde praticamente todos usam Arduíno: a leitura de encoders.

 Encoders são dispositivos eletromecânicos que podem registrar ou reproduzir pulsos elétricos em resposta ao movimento rotativo do seu eixo .  A sua finalidade é justamente esta , ou seja, fazer a conversão de movimentos ou deslocamentos lineares em sinais elétricos . Posteriormente por meio da leitura e tratamento destes sinais, podemos facilmente calcular deslocamentos, determinar posições e também a direção da rotação imposta ao seu eixo.

  Nas próximas linhas vou  mostrar como é possível manipular os dados enviados por um tipo de encoder muito comum no mercado e construir um simples "cofre" eletrônico . Através da quantidade de voltas para a esquerda e para a direita inserimos um código que, quando correto, acionará um solenóide que por sua vez destravará a porta do cofre.

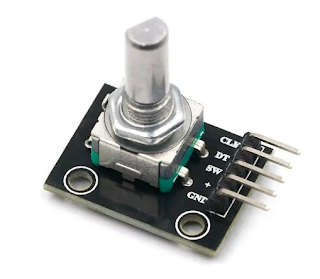

    Veja o  Encoder Rotativo KY-040 :

  Este é um dispositivo eletromecânico que fornece saídas digitais nos pinos CLK e DT.   Além disso, também possui a capacidade de ser pressionado, o que o torna útil para a seleção de opções.

  O funcionamento desse codificador rotativo é simples: quando o eixo do encoder incremental é girado, são gerados  impulsos elétricos de onda quadrada através dos pinos CLK e DT  defasados  90° entre si .  Neste modelo são gerados 20 pulsos a cada giro de 360°.  Além destes, é gerado um pulso de nível baixo pelo pino  SW sempre que for pressionado o seu eixo.   O módulo já vem com dois resistores SMD de pull-up incorporados, garantindo um sinal alto  nas saídas, que caem para nível baixo (0V) quando ativadas.

    Vamos ao circuito:

    Os sinais do encoder são injetados nos flip flops internos do 4013 . Os capacitores de 100nF são usados para efeitos de "debounce" para que não sejam interpretados mais de um pulso por vez.  Com esta disposição circuital conseguimos que giros para a direita ativem somente o CI2 e giros para a esquerda somente o CI3 .

   Independente do sentido de giro do eixo do encoder, são gerados  pulsos  através do pino DT do encoder.  Estes pulsos são injetados como sinais de clock para os dois 4017 . A cada pulso injetado é incrementada a contagem no CI 4017 que estiver ativo no momento, sendo o outro bloqueado.

    Assim giramos para um lado até que a saída do primeiro 4017 fique alta . depois giramos em sentido oposto para que o outro 4017 apresente nível alto em sua saída.

   A saídas dos dois CI's 4017 são ligadas a uma porta NAND que detecta quando as duas estiverem ativas ao mesmo tempo. Neste momento deveria ser acionado o transístor. Entretanto nada acontece porque o emissor está desconectado ( chave SW aberta). A partir de agora, se não for modificada a posiçãodo  encoder, basta pressionar o seu eixo para que o solenóide acione.



   Deve-se escolher quantas voltas se deseja para cada lado e conectar os pinos 8 e 9 do CI 4011 nas saídas correspondentes dos 4017 .

   No caso do diagrama deve ser conectado o pino 8 do CD 4011 à  4ª saída do primeiro 4017 ( CI2 pino 7 ) e deve ser conectado o pino 9 do CD4011 à  7ª saída do segundo 4017 ( CI3 pino 5 ).  Neste caso teremos  6 voltas para a direita e 3 voltas para a esquerda.

   Os capacitores de 100nF são usados para efeitos de "debounce", de maneira que seja contabilizado um único pulso a cada passo para os três pinos de saída do módulo (DT e  CLK ).

   Se ainda não ficou claro, o uso é assim:

•   Apertar tecla reset.
•  Girar lentamente 6 voltas para a direita
•  O led vermelho vai piscar 6 vezes
•  Girar  lentamente 3 voltas para a esquerda
•  O led vermelho vai piscar 3 vezes
•  Pressionar o eixo do encoder
•  O led verde acende e o solenóide aciona

Alarme Para Vara De Pescar

    Se você gosta  de pescar à noite ou simplesmente é daqueles que fixam a vara na beira do rio  e vai fazer outras coisas,  este circuito pode ser útil.

   Pequenino, ele pode ser fixado na vara de pescar e  qualquer fisgada vai disparar um alarme com volume suficiente para te acordar , ou não , dependendo do seu nível de combustível.

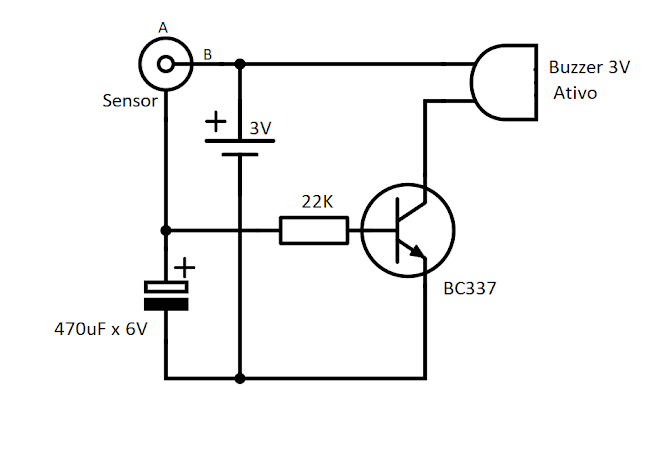

   O sensor é feito com uma  argola  metálica ( sensora ) por onde passamos a linha de pesca. Uma outra argola ( auxiliar ) é fixada do outro lado apenas  para  dar apoio.

    Quando ocorrer um puxão, argola sensora encosta em um arame de aço,  fechando o circuito  que então aciona  o buzzer.



    Claro que o sensor feito desta maneira é só uma ideia.  Você pode adaptar outros modos de detectar o movimento .  Pode tentar um sensor magnético   ou até mesmo um sensor de balanço comercial ( tilt ).

    O importante é fazer de modo que qualquer puxão seja suficiente para encostar os dois terminais do sensor e assim acionar o alarme.
