Um Protetor Temporizado Para Geladeiras e Freezers

  A rede elétrica pode apresentar diversos problemas como as subtensões , surtos, picos de tensão e ruídos.    A maioria dos equipamentos e eletrodomésticos consegue suportar estas oscilações e distorções , mas não é raro que danos aconteçam.

   Equipamentos que utilizam compressores (como os refrigeradores, os  freezers e condicionadores de ar) sofrem bastante quando são desligados e religados em seguida , fato que ocorre frequentemente durante oscilações na rede , seja por imprevistos ou manutenções.

  O correto é aguardar alguns minutos até que a tensão se estabilize, para depois religá-los  . Durante este tempo as pressões internas do gás no circuito de refrigeração  se equalizam e o compressor pode partir sem fazer esforço.

 Este circuito faz exatamente isto. Quando a tensão da rede cai, nada acontece , porém quando ela retorna um temporizador não permite que a geladeira ou freezer seja alimentado por cerca de 4 minutos, tempo teoricamente  suficiente para que a tensão da  rede estabilize e as pressões internas normalizem .

    Não se esqueça de utilizar um relé com contatos de , no mínimo 10A . Um relé com esta especificação deve suportar a maioria dos modelos de refrigeradores. Se não for o caso do seu modelo, utilize um contator  auxiliar.

Alarme de Falta de Tensão da Rede com Memória

  Temos aqui um circuito capaz de avisar prontamente quando ocorre uma queda de tensão na rede C.A. local . As aplicações são  várias , não me ocorre nenhuma no momento , mas deve ser útil para alguém.

O sistema de aviso pode ser sonoro , através de um buzzer, ou visual , através de um led vermelho . Existe ainda um segundo led ( verde) que serve de memória da queda ,ou seja,  quando cair a rede este led acende e quando  a energia retornar , ele não se apaga,   precisando ser resetado manualmente através do push button . Assim saberemos se em algum momento do dia ou da noite , houve uma queda na rede.

 Não há problema quanto ao fato de precisar ficar ligado permanentemente , pois tanto o consumo da rede quanto das pilhas é muito baixo.

Alerta de Faróis Acesos

    É bem comum motoristas  desligarem , saírem e trancarem o carro  só percebendo que deixaram os faróis acesos quando retornam . Frequentemente nestes casos a bateria fica descarregada . Aí só resta dar um tranco no motor  (perigoso) ou uma chupeta ( vixi ). Veículos modernos emitem um alerta sonoro se você deixar as lâmpadas acionadas e abrir a porta, mas os mais simples não têm este recurso. Com o circuito mostrado a seguir  este problema pode ser resolvido.

O funcionamento é o seguinte :

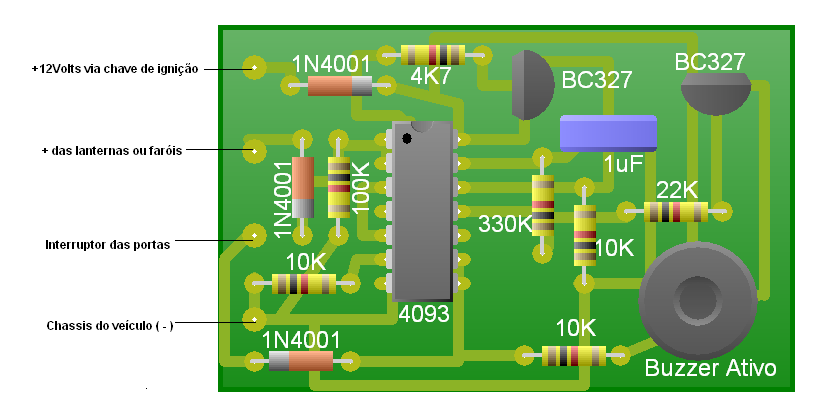

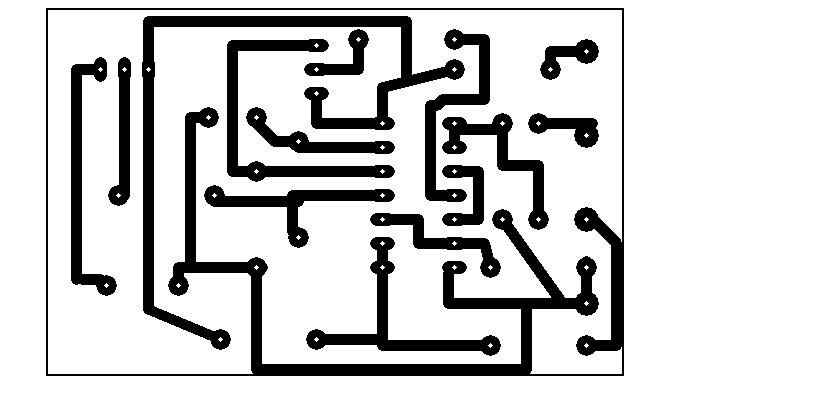

Com a ignição ligada , o inversor ( pinos 1,2 e 3) mantém o pino 5 em zero . Desta forma não importa o nível que esteja o pino 6  , Q1 estará em corte impedindo o oscilador de funcionar (bloco formado pelos pinos 12, 13 e 11). Assim o buzzer permanecerá silenciado. Além disto se os faróis estiverem desligados , não há alimentação para o circuito.

Agora ,se for desligada a ignição , o pino 5 irá a nível alto e aí sim o nível do pino 6 será importante. Desta forma estando os faróis ligados , haverá alimentação para o circuito, e se a porta for aberta, o inversor (pinos 8,9 e 10) injetará  um nivel alto no pino 6 .  Com tudo isto acontecendo, Q1 finalmente liberará o funcionamento do oscilador . O objetivo deste oscilador é gerar uma alternância do sinal do buzzer,  que do contrário teria um som contínuo(  bem irritante ).

 Lembre-se de utilizar um buzzer ativo ( aquele que gera um som quando alimentado ) .

Como existe uma grande diversidade de instalações elétricas automotivas , pode ser meio chato para quem não  gosta ou não quer mexer na fiação. Se for seu caso é simples : consulte um eletricista de automóveis.
