Mensagem Simples Em Display De Leds

    Escrever mensagens em um display de  leds e  sem utilizar  microcontrolador , pode ser feito de forma até que simples, desde que não seja um texto complexo e cheio de efeitos .

   Este circuito escreve em um display de 7 segmentos  a saudação " OLA" . Possui um efeito sequencial , de modo que será acionado o primeiro display com a letra O , depois acenderá o L e finalmente o A completando a palavra. Após isto, todos os leds se apagam e  o ciclo recomeça .

  É importante que o display seja do tipo anodo comum. Se quiser alterar a velocidade de acionamento ,  modifique o valor do resistor de 10 K ligado ao pino 7 do CI 555.

Antifurto Para Janelas e Vitrines Temporizado

      Uma versão temporizada do alarme mostrado em outro post. A ideia e o uso são exatamente os mesmos ,o seja, fixamos o sensor em uma superfície protegida por vidro e uma  vibração mais forte ocasiona o disparo de uma buzina ou sirene. A diferença é que o disparo será apenas por um  tempo pré-ajustado. A quebra do vidro deverá  surtir o mesmo efeito.

Fixe a cápsula piezo na superfície a ser protegida e ajuste o tempo de disparo em P1.  Utilize o elemento piezo sem encapsulamento como este abaixo.

Barreira Ultrassônica

    Uma barreira de radiações ultrassônicas , naturalmente inaudíveis aos nossos ouvidos e invisíveis aos nossos olhos ,  pode ser uma ótima maneira de proteger ambientes ou detectar a passagem de pessoas ou animais por determinado local. Ondas ultrassônicas  são refletidas facilmente por objetos e paredes e, desta forma,   podemos utilizá-los como parte do sistema.

     A ideia é a seguinte:

   Colocamos um circuito emissor de ultrassom de um lado e , do outro lado , um  módulo receptor. Com os transdutores devidamente alinhados ou apontados para um local que produza reflexão das ondas , o dispositivo ficará monitorando a recepção dos sinais  . O receptor recebendo o sinal , manterá o alarme desligado . A presença de qualquer barreira que impeça o receptor de receber os sinais,  causará o disparo do alarme.

  Abaixo o circuito do emissor :

Agora o receptor :

     Antes de utilizar é preciso fazer um pequeno ajuste . Alimente os dois circuitos . O alarme deverá soar . Coloque  o receptor em frente ao transmissor  e  ajuste cuidadosamente R2 até que o alarme silencie. Ao movimentar as mãos entre os circuitos o alarme deverá novamente disparar.

     Para quem não conhece , estes são os formatos mais comuns dos transdutores ultrassônicos.

Alarme De Geladeira Aberta

   Que tal economizar e ,ao mesmo tempo,adicionar um grau de sofisticação ao seu refrigerador ? Se achou interessante ,considere então a utilização do circuito abaixo .

    Conecte a entrada do dispositivo aos contatos do suporte da lâmpada  . Em modo de espera  e com a porta bem fechada  , a luz estará desligada e o circuito inoperante .Quando a porta for  aberta , a luz interna acenderá e o circuito será também acionado, emitindo  um som intermitente . Se a porta for aberta por curtos intervalos de tempo o capacitor C3 não tem tempo de se carregar e o temporizador não aciona .

   Mas se a porta permanecer aberta por mais de 1 minuto   o capacitor terá tempo de carregar totalmente e acionar o circuito de alerta . Devido ao uso de um led pisca , teremos o som do buzzer modulado no mesmo ritmo das piscadas  , simplificando as coisas.



                              Uma coisa muito importante:

   Este circuito não deve, em hipótese alguma , ser instalado sem uma caixa plástica de proteção pois não há isolamento da rede elétrica .  Se possível instale dentro do compartimento da lâmpada que normalmente é bem protegida. Sugiro utilizar uma placa de circuito bem compacta para facilitar a acomodação.

Microfone Sem Fio

  Considero a rádio freqüencia como o estado da arte da eletrônica . É  fantástico como se pode enviar dados pelo espaço sem utilizar um meio físico. Quando  a transmissão é de sons como a voz ,  não há palavras para descrever.

   Apresento um pequeno transmissor que opera na faixa de FM e pode ser utilizado como microfone sem fio para palestras , atividades de laboratório ou mesmo para  simples diversão. O uso de um FET na etapa osciladora garante uma boa estabilidade , sofrendo menor desvio de freqüência com a aproximação de partes do corpo  na antena .

 O alcance é de cerca de 30 metros , compatível com a simplicidade do circuito  e suficiente para o fim a que se destina . A bobina é formada por 6 voltas de fio esmaltado de 18 a 22 AWG  utilizando um lápis comum como forma ( que depois deve ser retirado)  .  Esta bobina deverá  possuir uma  derivação central .

 L2 e L3 são  micro choques que devem ser adquiridos prontos.  Veja dois modelos possíveis abaixo.

 CV1 é um trimmer comum   .  Eu usei um na cor amarela,  que tem um valor máximo de 60pF.

Trimmers de porcelana  também funcionarão perfeitamente , mas vai ser  mais difícil de  achar.

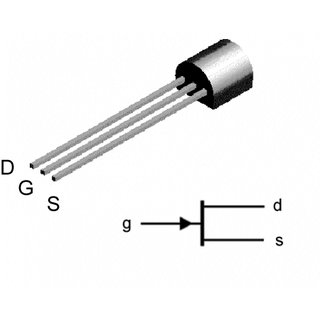

As conexões do FET precisam , é claro , serem  respeitadas:

  O único ajuste necessário é através de CV1 para um ponto em que não existam estações operando na sua região . Se não  conseguir  sintonizar na faixa de 88 a 108 Mhz , faça alterações na bobina , aumentando ou diminuindo o número de espiras. Utilize pilhas ou baterias para não ocorrer ruídos durante a transmissão e divirta-se .
