Efeito Luminoso Para Maquete / Diorama

   Este foi um pedido de um dos visitantes do meu canal do you tube ( muito ruim , diga-se de passagem ). Pelo que eu pude entender , ele precisava de um  efeito com led para uso no farol de uma miniatura de veículo e que deveria obedecer a seguinte sequencia:

    Uma piscada do led, seguida de uma pausa, depois mais três piscadas, pausa, piscar mais uma vez , em seguida ficar aceso por cerca de um minuto, apagar e reiniciar toda a sequencia indefinidamente.

   Depois de esclarecido que esta é uma aplicação onde o uso de um pequeno microcontrolador seria o ideal, principalmente por questões de espaço, segue uma das formas de  obter o efeito.

                P.S. - Antes deste pedido desconhecia a palavra diorama . Vivendo e aprendendo...

Sinalizador Noturno Automático

    Aqui, um circuito sinalizador visual de acionamento automático,  para condições de baixa iluminação. Perfeito para instalação em torres, morros, boias de sinalização, obras e onde mais for necessária algum tipo de alerta visual.

    Durante o dia, a energia gerada por  um pequeno painel solar mantém a bateria carregada e ao mesmo tempo inibe o funcionamento do circuito. Durante a noite o sistema é ativado e dois leds de alta intensidade passam a emitir  flashes luminosos rápidos que podem ser visualizados a longa distância. Como o ciclo ativo do oscilador  não é de 50%, temos que o período em que os leds ficam acesos é muito curto , o que reduz o consumo da bateria nas ocasiões em que não há luz incidindo  no painel solar.



    Para tensões de alimentação diferentes,o painel solar precisará ser alterado, assim como será necessário acrescentar resistores em série com os leds. Acho que não precisava dizer, mas as pilhas ou baterias da alimentação precisam ser recarregáveis.

Indicador De Falta De Fase

    Sistemas que utilizam motores , transformadores e  circuitos  trifásicos podem  ser facilmente danificados  se faltar uma das fases. Um motor trifásico, por exemplo, continuará rodando até queimar, se estiver trabalhando com apenas duas fases. Existem comercialmente os chamados relés falta de fase que tem a função de desligar tais circuitos quando houver alguma fase faltante ou outras anomalias na rede elétrica. São equipamentos bastante confiáveis  e é fortemente recomendado que  sejam utilizados na proteção de equipamentos.

      Apesar de ser possível montar circuitos capazes de cumprir bem esta função, vamos começar pequeno , fazendo um simples indicador visual para quando estiver faltando uma ou mais fases. A indicação se dará através de um  um led piscando em  ritmos regulares, quando houver alguma falha.

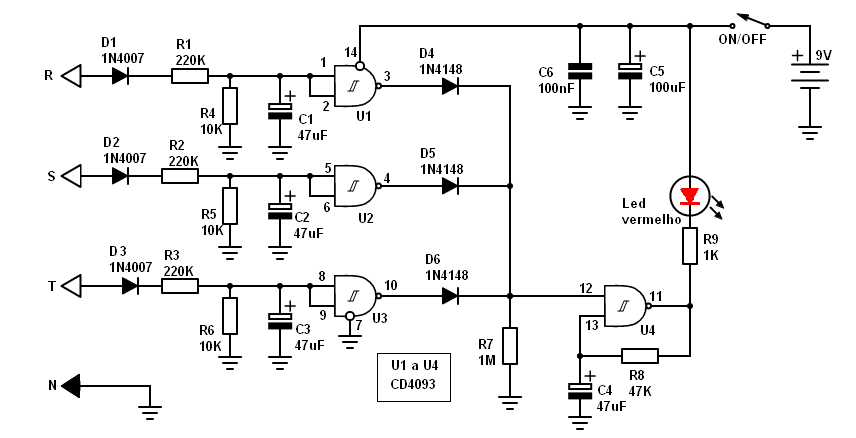

Olha que simplicidade .

     A rede formada pelos diodos, resistores e capacitores conectados às três  fases, fazem a retificação e adequação para os níveis suportados pelas portas U1, U2 e U3 do CI 4093, que aqui atuam como simples inversores. Assim , na presença das três fases , temos uma tensão CC na entrada dos inversores.

     Estando as entradas  de U1, U2 e U3 e em nível alto, as saídas ( pinos 3, 4 e 10 ) estarão em nível baixo. Assim D4 a D7 estarão inversamente polarizados.  Nesta situação R7 impedirá que a última porta do CD4093 ( U4 ) oscile e o led estará apagado.

  Se uma fase faltar, a saída da porta atrelada a esta fase  irá a nível alto , positivando através do seu respectivo diodo, o pino 12 do 4093. Neste momento, Voilà, eis que o oscilador é liberado e o led começa a piscar.

Led De Stand By

    Gostaria de acrescentar uma pequena sofisticação em algum equipamento antigo que não possui luz de Stand by ?  Pode usar este pequeno circuito que atenderá perfeitamente esta demanda.

    Outro uso possível que acaba de me ocorrer, é como indicador para localização de interruptor no escuro, com a vantagem de poder ser usado com cargas de baixo consumo como lâmpadas led.











         A instalação não exige alterações no circuito original e o led pode ser de qualquer cor, desde que seja vermelho : )



Jogo Da Velocidade

   Alguns tipos de jogos dependem da resposta mais rápida de um jogador para que haja um vencedor. Normalmente neste tipo de jogo , existem dois botões que devem ser pressionados o mais rápido possível pelos competidores, após uma pergunta feita por um mediador . Aquele que souber a resposta e conseguir apertar primeiro vence a rodada ( se der a resposta correta , obviamente ). Para evitar uma discussão de quem  apertou mais rápido , monte este circuito e pronto.

    Ideal para iniciantes, o circuito identificará quem pressionou seu botão primeiro acendendo seu respectivo led por cerca de 5 segundos. Após decorrido este intervalo de tempo , o led se apaga e pode ser feita uma nova disputa.





 Abaixo o  único componente que pode causar algum tipo de dúvida : o 2N7000 com a  identificação dos pinos.
