Uma montagem recreativa para desenvolver a criatividade. Utilizando um móbile articulado acoplado mecanicamente a um motor, podemos conseguir a ilusão de que o boneco dança de acordo com o som captado por um microfone.
É difícil descrever com palavras todo o sistema , mas observe o vídeo abaixo e as ideias ficarão mais claras
Não dê atenção ao design tosco da sereia, nunca fui muito habilidoso com desenhos.
O potenciômetro de 220 K controla a sensibilidade geral do sistema .
Uma singela tentativa de manter o espírito natalino, infelizmente cada vez mais esquecido. Neste circuito uma estrela formada por leds acende e apaga suavemente em estilo " Fader ". O efeito é bem bonito e trará um diferencial pra sua árvore de Natal.
Jogos de tabuleiro são muito importantes como recurso didático na educação das crianças. Disputados em duplas ou em grupos maiores de participantes, eles estimulam habilidades como o raciocínio lógico, a concentração e a socialização. Como são de fácil implementação e regras simples, até hoje englobam uma grande fatia no ramo do entretenimento.
Se você esta envolvido na área educação infantil, gostar de jogos deste tipo, quiser dar um presente diferente para alguém ou simplesmente quiser exercitar seus dotes eletrônicos, continue lendo.
O que temos aqui é um jogo no estilo trilha, em que movimentamos uma peça por um caminho formado por “casas “quadradas ou retangulares que podem estar numeradas ou não . A quantidade de casas por onde a peça deve avançar será determinada por um numero sorteado através de um ou mais dados lançados. Assim se jogarmos um dado e esse indicar o número cinco, devemos avançar cinco casas. O movimento é alternado entre dois ou mais jogadores, até que algum deles consiga chegar na última casa, sendo assim o vencedor. No caminho existem algumas casas especiais, algumas forçando o jogador a voltar e outras auxiliando o jogador a avançar mais rápido .
 |
| Fonte https://br.freepik.com/ |
Este jogo é essencialmente o mesmo da versão comum apenas acrescentamos sensores magnéticos tipo reed switch por baixo do desenho das casas. Assim, quando uma peça imantada passar por cima de uma casa que tenha sensor, um led fixado em outra casa qualquer indicará, pela sua luminosidade , para onde o jogador deverá posicionar sua peça.
Assim , no exemplo desenhado abaixo,
se um dos competidores lançar o dado e este indicar que precisa avançar até a casa 3 ( onde tem o sensor 1 ), o led verde da casa 20 se iluminará indicando que ele deverá pular para a casa 20 ( casa verde 1) . Por outro lado se a peça cair na casa 37 ( onde está o sensor 6), o led vermelho da casa 32 acenderá e o jogador deverá voltar à casa 32 ( casa vermelha 4) .
Na base de cada peça que se movimenta, deve ser fixado um ímã. Desta forma, quando a peça ficar sobre o sensor, a atração magnética irá fechar seus contatos . Quando isto ocorrer, o respectivo led se iluminará, indicando onde ficará a nova posição da peça. .
O circuito em si é muito simples. Temos 6 temporizadores formados pelas 6 portas inversoras de um CI 40106. Quando uma peça magnética parar sobre o sensor magnético ( reed ), o capacitor ligado na entrada do inversor é descarregado via resistor de 330K, após um tempo um nível lógico 0 aparece na entrada do inversor e o led respectivo deste inversor acende na casa onde for instalado. Quando a peça for retirada para mover para a nova posição indicada pelo led, o imã se afasta, o sensor volta a abrir seus contatos e o capacitor volta a se carregar. Com o capacitor carregado a entrada da porta inversora vai a 1 depois de uns 3 segundos e o led respectivo apaga. O resistor de 330K tem a função de impedir a descarga muito rápida do capacitor para que a simples passagem da peça sobre o sensor não acione o led de imediato .
Foi usado apenas um 40106, portanto temos seis sensores e seis posições no tabuleiro. Nada impede de se utilizar mais portas acrescentando mais um circuito integrado.
Não há como pensar em shows sem os efeitos luminosos. Até mesmo em algumas festas, luzes coloridas piscando no ritmo do som vão gerar um efeito espetacular que vai fazer toda a diferença. O circuito mostrado agora tem exatamente esta função , que é piscar luzes coloridas de acordo com os sons, mas diferentemente dos circuitos comuns, as luzes piscarão respondendo ao graves na cor vermelha, médios na cor azul e agudos na cor amarela . Isto causará um efeito bastante agradável como poderá verificar se montá-lo.
A comemoração do Halloween está presente em vários países. Aqui no Brasil ,a comemoração é mais tímida devido possivelmente à forte tradição cristã que se opõe a este tipo de cultura. Mas isto parece estar se modificando ano a ano e a data já não passa despercebida para uma grande parte das pessoas e principalmente para o comércio.
Muito comum durante as festividades são as fantasias de monstros, personagens macabros como vampiros ou bruxas e as decorações sombrias que tem a função de gerar uma atmosfera amedrontadora.
Vamos então fazer um projetinho divertido , capaz de proporcionar um efeito engraçado para decorações de halloween ou em festinhas de criança . Temos a figura de uma caveira que move sua mandíbula de acordo com os sons recebidos por um microfone ou mesmo tempo em que dois "olhos" vermelhos piscam. Desta maneira parece que ela está pronunciando palavras, ou cantando se o som for de uma música.
Veja aqui um vídeo da geringonça funcionando:

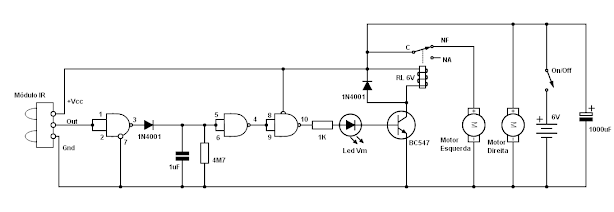

Hoje vamos mostrar o projeto de uma base que pode servir para carrinhos ou robôs e que possui como característica principal a capacidade de reconhecer e desviar de obstáculos à sua frente.
O principio é o seguinte: dois motores giram ao mesmo tempo e no mesmo sentido forçando um movimento retilíneo da base para frente. Ao se deparar com um obstáculo qualquer, um sensor infravermelho faz a detecção e gera um sinal bem definido para um circuito lógico. Cabe a este circuito lógico fazer um acionamento temporizado de um relé que tem por função fazer com que um dos motores pare de girar enquanto o outro permanece funcionando. Com isto teremos uma diferença na tração, fazendo com que a base faça um movimento de rotação para a esquerda , desviando do obstáculo e seguindo em outra direção. Passado o período de temporização ambos os motores giram e a base volta a seguir em frente.
Para manter a simplicidade no máximo, foram utilizados módulos prontos para o sensor infravermelho e para a parte da base /chassis .
Chassis utilizado no protótipo:
Você sabia que leds podem detectar luz? Exatamente o que você pensou , em determinadas ocasiões eles podem ser utilizados em substituição a fotossensores , quando estes não estiverem disponíveis. Levando-se em conta que leds são muito baratos e são encontrados facilmente em qualquer lugar, esta ideia pode até ser considerada . Infelizmente, como quase tudo na vida, temos desvantagens . Leds não são tão sensiveis como os fotossensores fabricados para este fim , não gostam muito de temperaturas elevadas e a faixa de detecção é bem estreita considerando todos os comprimentos de onda .
Mas tá aí. Em último caso, se não achar utilidade prática, será uma ótima curiosidade para feiras de ciências.
Utilize um led verde (ou amarelo) para melhores resultados. A simplicidade é tanta que acho desnecessária a utilização de placa de circuito. Pode montar em estilo "aranha" ou usar uma base de papelão ou coisa parecida.
E pra terminar, está bem explícito no diagrama , mas não se esqueça de utilizar um buzzer do modelo que possui um oscilador interno incorporado.
Aparelhos conectados à rede elétrica correm grande risco de serem danificados se ocorrem frequentes cortes no fornecimento da energia por parte da concessionária. Isto porque no momento em que ela for restabelecida, pode ocorrer de ela voltar com oscilações na tensão ou na freqüencia o que não é muito bem tolerado por certos equipamentos. Este pequeno circuito previne danos deste tipo, pois desliga qualquer equipamento conectado em sua saída assim que cair a energia . Para o equipamento conectado à saída voltar a operar normalmente, um botão de rearmar precisa ser pressionado.
Todas as pessoas naturalmente sofrem a diminuição da capacidade auditiva ao longo dos anos. As causas e tratamentos (se forem possíveis) somente um profissional poderá determinar. Em alguns casos, menos graves, um simples aumento no nível do sinal que chega aos tímpanos já proporciona uma melhoria na qualidade de vida da pessoa . Isto é facilmente percebido quando você precisa aumentar o nível da sua fala para que possa haver a comunicação. Este circuito é um amplificador de alto ganho capaz de captar sons muito baixos e elevar o sinal a ponto de excitar um fone de ouvido. O volume chega a ser excessivo para esta aplicação , daí o uso do potenciômetro de 10K para dosar o nível do sinal nos fones.
Simuladores de basquete são jogos indoor muito divertidos onde o objetivo é fazer a bola passar por uma cesta o maior número de vezes, durante um tempo predeterminado. Este tipo de divertimento é facilmente encontrado em shoppings e sua popularidade se deve ao fato de ser um brinquedo animado, dinâmico e competitivo.
 |
| fonte https://www.pjbrinquedos.com.br/ |
Obviamente que para obter um equipamento com esta qualidade de acabamento, serão precisos conhecimentos e ferramental adequados. Entretanto versões extremamente simplificadas podem ser realizadas, com a capacidade de gerar divertimento da mesma forma.
Assim basta uma simples estrutura onde tenhamos um painel no qual fixaremos uma cesta , mais um circuito capaz de fazer a contagem de bolas acertadas nesta cesta por um determinado tempo e a indicação desta contagem em um mostrador digital e pronto : diversão garantida em festas, casamentos, eventos sociais de empresas.
O circuito trabalha da seguinte forma:
Ao se ligar alimentação o display vai indicar 00 pontos. Se isto não ocorrer basta pressionar o botão iniciar. A partir da pressão deste botão o jogador terá cerca de 1 minuto para jogar e acertar a bola dentro da cesta o maior número de vezes possível. A cada passagem da bola por dentro da cesta a contagem vai incrementando em uma unidade. Decorrido o tempo programado, a contagem é interrompida , o led indicador de tempo acenderá e o display vai ficar piscando indicando o último valor . Basta apertar novamente o botão iniciar , tudo reinicia e o próximo jogador poderá tentar superar o placar do anterior.
Dispare com segurança e praticidade seus gerbs, canhões de papel ou fogos de artifício com este acionador de 4 canais.
Ideal para quem trabalha com eventos ou pirotecnia , esta mesa pode acionar seguramente até 3 skibs ( ignitores ) com 40 m de fio tipo jumper em série, por canal, com a bateria interna de 9V. Se for utilizada uma fonte externa mais potente (de 12 até 24V) este número será consideravelmente maior. Além disto possui outras características interessantes como leds indicadores de skibs conectados a cada canal e conector de saída para distribuidores em série, também de 4 canais.
Para que o circuito possa trabalhar em ampla faixa de tensão sem danificar os leds e sem disparos indesejáveis, cada led indicador possui uma fonte de corrente constante baseada em um pequeno 78L05.
