Som De Motor Para Seu Automodelo

  Adicionar sons em maquetes é uma forma eficaz de trazer realismo e imersão aos projetos em miniatura. Os efeitos sonoros tornam o cenário mais vivo e dinâmico, proporcionando uma experiência envolvente ao recriar os sons característicos do ambiente representado.

    Desde o ronco de motores de veículos, como caminhões e carros, até o barulho de trilhos de trem, buzinas, sirenes e sons naturais, como vento, chuva ou pássaros, o uso de efeitos sonoros transforma a interação com a maquete em algo realmente especial. Embora existam circuitos comerciais para simular esses sons, muitos deles têm um custo elevado, o que pode limitar seu uso em projetos.

   Quer dar vida aos seus projetos em miniatura sem gastar muito ? Experimente este circuito de som de motor de caminhão! Compacto e fácil de instalar, ele é perfeito para quem busca adicionar um toque extra de realismo.

   A maior dificuldade provavelmente será a instalação do alto-falante, já que ele é o maior componente do circuito. Garantir que ele fique bem posicionado, sem comprometer a estética ou a estrutura da maquete, vai exigir uma certa dose de criatividade e planejamento.

Sirene Com LM386

  Qualquer amplificador pode entrar em oscilação se houver realimentação suficientemente forte. Esse efeito geralmente é indesejado, mas, em algumas situações, pode ser útil, como neste caso. Trata-se de um oscilador de áudio de boa potência, que pode ser utilizado em alarmes ou sinalizadores sonoros.

      Não há muito a acrescentar aqui: basta conectar corretamente os componentes e ver  (ou melhor, ouvir) o funcionamento do circuito.  Caso deseje alterar a frequência do som, experimente trocar alguns componentes, especialmente o capacitor de 100 nF.

Faça Um Transistor De Unijunção E Monte 3 Projetos Com Ele

    O transistor unijunção (também chamado de UJT - Unijunction Transistor) ou TUJ, é um dispositivo semicondutor utilizado principalmente em circuitos de disparo, osciladores e temporizadores.

 O  unijunção clássico, como o 2N2646, perdeu espaço em projetos modernos devido à maior eficiência e às funcionalidades avançadas de componentes como MOSFETs, IGBTs e circuitos integrados (CIs). No entanto, ele ainda se destaca como uma ferramenta valiosa para o ensino de conceitos fundamentais de eletrônica de potência e controle, além de possivelmente manter aplicação em projetos específicos. Eu, particularmente, utilizei esse componente com frequência durante meu envolvimento com Excitatrizes Estáticas .

   O TUJ possui apenas uma junção (daí o nome unijunção), diferente dos transistores comuns (como o NPN ou PNP, que têm duas junções).  Ele tem três terminais: B1, B2 (base 1 e base 2) e o emissor (E).   A estrutura é semelhante a uma barra de material semicondutor com um terminal de emissor injetando corrente.

A tensão entre o emissor e B1 controla a condução. Em repouso, o UJT não conduz corrente entre o emissor (E) e a base (B1 e B2).  Quando a tensão no emissor (E) atinge um certo valor chamado de tensão de disparo (Vp), a junção fica conduzindo e permite que a corrente flua.   Assim que ele entra em condução, a resistência interna do UJT cai bruscamente, facilitando a passagem de corrente entre o emissor e a base B1. Essa condução se mantém até que a corrente no emissor diminua abaixo de um valor crítico. Depois disso, o UJT desliga.

Veja agora uma aplicação com as formas de onda esperadas .

    Funciona mais ou menos assim :  O capacitor começa a carregar através do resistor R1 .  Quando a tensão no emissor do TUJ atinge um nível específico, o TUJ "dispara".  O TUJ conduz rapidamente, descarregando o capacitor através do TUJ. Isso causa uma queda abrupta na tensão do capacitor.   Após a descarga, o capacitor começa a carregar novamente, e o ciclo de disparo e descarga se repete, gerando uma onda   ou pulso.

   Atualmente, é um componente caro, difícil de encontrar e, quando disponível, está sujeito a falsificações.  Então, por que não criar o seu próprio transistor unijunção? Claro, esse título é apenas uma forma de atrair leitores, pois, na realidade, o que vamos fazer é uma configuração alternativa que oferece o mesmo comportamento de um TUJ.

1 - Pisca led

    O primeiro circuito é o clássico pisca led.  Altere o resistor de 4M7 e/ou capacitor para variar as piscadas.

2- Sirene

     Alterando o valor do capacitor para oscilar na faixa de áudio e, acrescentando um transistor amplificador, temos uma sirene.

3 -Timer de curto período

 Continua sendo um oscilador , mas com a frequência muito baixa, devido ao alto valor do capacitor eletrolítico.  Assim quando surgir o primeiro pulso ( vai demorar uns 30 segundos com estes valores) o SCR recebe esse pulso e liga,  acionando consequentemente o relé .

Jogo Da Velocidade Com Castigo

    Diversão garantida para suas festas de final de ano. Dois jogadores ficam frente a frente,  cada um segurando um botão de pressão e , assim que um mediador der o sinal, eles tentam apertar o mais rápido possível o seu botão😇.

   Ganha ( sei lá o quê)  o jogador que for mais rápido.

   Isto por si só já renderia momentos de diversão. Mas o que acha de apimentar a situação dando um choque no perdedor?  Vamos lá, é simples e barato.

                                                                            Clique na imagem para ampliar



   O circuito é baseado em relés, sendo Rl2 e RL3 responsáveis pela lógica de funcionamento de forma que se um dos relés for acionado, o outro fica impedido de acionar. Uma realimentação entre o contato NF de cada relé  e a sua respectiva bobina , faz com que fique travado mesmo quando o botão for solto, impedindo fraudes.

  O relé  RL3 atua como um zumbidor, ou seja, fica ligando e desligando seus contatos enquanto estiver alimentado. A cada vez que sua bobina é  desligada (ou seja, quando a corrente elétrica é interrompida), ocorre uma tensão induzida momentânea sobre ela . Esse fenômeno está diretamente relacionado às propriedades indutivas da bobina e é suficiente para causar um pequeno choque se colocarmos a mão nela. Não satisfeito com isso, foi acrescentado um dobrador de tensão ( D3, D4, C1 e C2 ) para intensificar o efeito.  A saída do dobrador passa pelos contatos de RL2 e RL3 e, dependendo de qual deles  estiver acionado, uma ou outra placa de choque será ativada.

  Após montar tudo, conecte os 12V. Inicialmente, nada deve acontecer. Em seguida, pressione um dos botões: um LED se acenderá e será emitido um som semelhante ao de uma cigarra. Se tiver coragem, toque na placa oposta ao botão pressionado para verificar o choque. Em seguida, pressione o Reset para interromper o som e apagar o LED. Repita o teste com o outro botão da mesma maneira.

   O choque é de baixa intensidade e não oferece perigo, porém, use com responsabilidade e evite utilizá-lo com crianças ou pessoas vulneráveis.  Pessoas com condições cardíacas, marca-passo ou outros problemas de saúde podem ter reações adversas, mesmo com choques leves. Portanto se houver qualquer risco , esqueça tudo isso e vá jogar Banco Imobiliário.



Triângulo Luminoso Para Veículos

    O triângulo de sinalização, obrigatório para veículos automotores, é definido como um "dispositivo de sinalização luminosa ou refletora de emergência, independente do sistema de iluminação do veículo", conforme a Resolução nº 014/98 do Contran. Embora não esteja claro para mim se alterações nesse equipamento são permitidas, a adição deste circuito pode torná-lo significativamente mais visível à noite, aumentando a sua segurança e a de seus familiares.

    O circuito tem a função de gerar pulsos luminosos que tornam o triângulo mais visível em condições de baixa iluminação. Para facilitar a instalação, foi utilizada uma fita de LEDs autoadesiva, embora seja possível usar lâmpadas, caso prefira. Se usar lâmpadas provavelmente precisará trocar o TIP 41 por um transistor de maior potência.

 O oscilador ( R1, C1 e Q1) é do tipo que você provavelmente já viu inúmeras vezes na internet. Porém, fique atento: nem todos os transistores vão funcionar nesta configuração .  Esse é o preço da simplicidade...

    Considerei adicionar um LDR para que o circuito acionasse apenas no escuro, mas acabei achando desnecessário.

   Não se esqueça que o triângulo de sinalização deve ser colocado no mínimo a 30 metros da traseira do veículo.

Anunciador De Clientes Com Música De Natal

   Com a chegada das festividades de fim de ano, que tal surpreender seus clientes com um toque natalino assim que eles entrarem no seu comércio?

Circuitos integrados "musicais" com tema natalino podem ser difíceis de encontrar no mercado, mas existe uma solução prática e acessível: um cartão de Natal musical!

                                             Cartão de Natal com circuito musical já retirado



  Com algumas adaptações simples, é possível transformar esse circuito em um eficiente sistema de aviso para chegada de visitas ou clientes. Confira como fazer:



Primeiro, remova toda a fiação do circuito do cartão.

Em seguida, conecte-o (usando fios?!) a um circuito amplificador e a um sensor de presença do tipo PIR.

                                                             Placa do cartão sem a fiação

                                                                   Mini sensor PIR

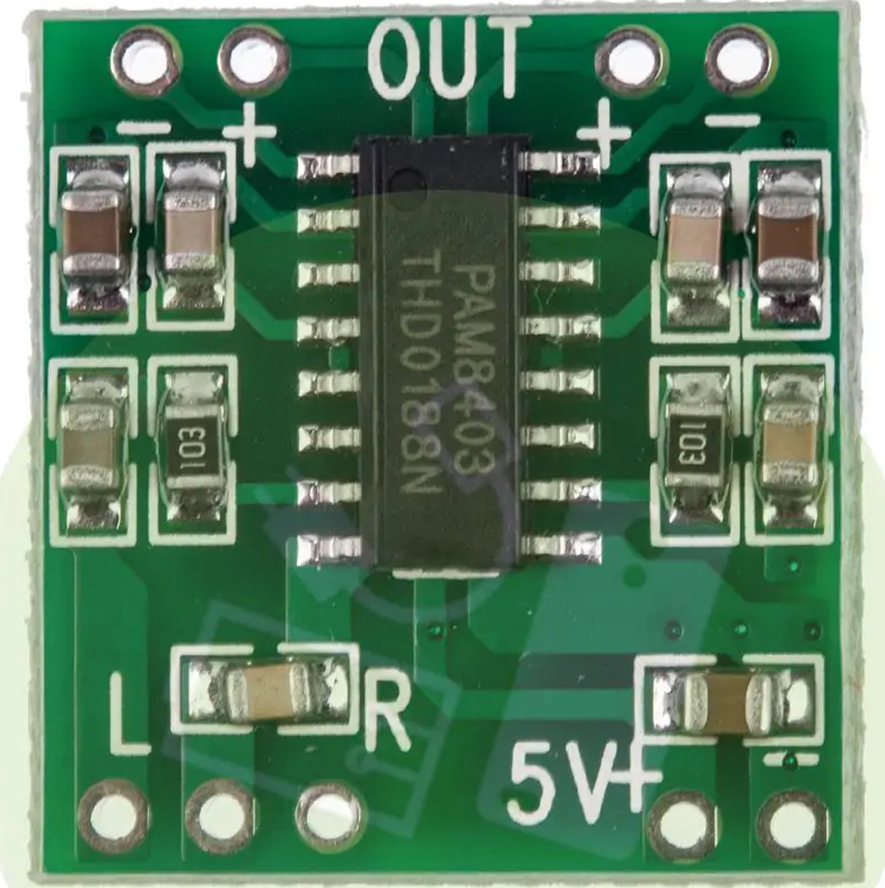

                                                                 Amplificador PAM8403

Com esses componentes, mais um transistor NPN comum, você estará pronto para montar o sistema. Siga as próximas imagens detalhadas. Clique nelas para ampliar e visualizar melhor.

   O sensor PIR deve ser instalado em uma posição estratégica, de modo a detectar a presença da pessoa no momento exato em que ela atravessa a porta. Um descuido nessa instalação pode fazer com que a música continue tocando por mais tempo do que o desejado, o que pode se tornar incômodo.

   Com essa ideia, você criará uma experiência única para seus clientes e dará um toque especial ao seu comércio neste Natal.
