Leds Rítmicos

      Montagem de fim de semana para iniciantes , mas com um efeito final bem agradável. Foi a primeira definição que achei para este circuito.  Quando instalado próximo a uma fonte sonora qualquer , pisca alguns leds quando ocorre  variações no volume do  som.  Os leds também respondem quando se fala próximo , quando se bate palmas , quando um avião passa ou quando um cachorro late.  O funcionamento é semelhante ao de um brinquedo antigo de uma flor que dançava ao ritmo da música.

       Não há nenhum tipo de dificuldade na montagem . O que pode causar dúvidas é a ligação do microfone de eletreto. Alguns já vem com fios outros não , mas não tem segredo veja abaixo:

O trimpot serve para ajustar a sensibilidade.  Com algumas modificações  , mostradas abaixo dentro do quadrado vermelho , o circuito serve para efeitos de luz em bailes para a moçada ( ainda existe isto? acho que estou ficando velho...)

Interfone Transistorizado

  Comunicar-se à distância  , seja com fios  ou sem eles , é muito legal.  Dentro do grupo dos que utilizam fios ,  estão os interfones. Interfones  são uma das melhores formas de saber quem está à sua porta de forma simples e segura .Este circuito de  interfone possui um bom desempenho e não utiliza circuitos integrados de difícil obtenção fora dos grandes centros. Na realidade todos os componentes podem ser encontrados em sucatas de equipamentos eletrônicos o que facilita a montagem por qualquer pessoa interessada. A sensibilidade mostrou-se tão boa que pode ser utilizado até como babá eletrônica . Confira os detalhes:

   Como pode ser visto pelo diagrama , foi utilizado na entrada de sinal um transistor PNP em configuração base comum. Desta forma consegue-se fugir do uso de transformadores para casar a impedância baixa do alto falante ( que no caso está sendo usado como microfone )  com a entrada do amplificador. O mesmo alto falante se comporta como ....  alto falante, quando a chave for pressionada.  Por falar na chave , use uma sem trava . Perceba que a referência do terra  corresponde ao  +Vcc , cuidado quando ligar a alimentação.

   A fiação até a estação remota  pode ser feita com cabo paralelo comum , mas se a distância for muito longa utilize cabo blindado e aterrado.

Sorteador Para a Mega-Sena

    Provavelmente um dos jogos mais populares aqui no Brasil seja a Mega Sena.  Não porque seja fácil  ganhar ou tenha o preço de aposta baixo, mas porque os prêmios são bem atraentes.  Isto é particularmente verdadeiro nos meses de Dezembro em que temos uma versão diferenciada chamada comercialmente de Mega da Virada em que os prêmios são maiores e não acumulam . No jogo da Mega existe um volante com 60 números disponíveis . O apostador deve marcar de 6 a 15 números neste volante, quanto maior a quantidade de números escolhidos , maior o valor da aposta e mais chances teóricas de ganhar.  A Mega-Sena paga o maior prêmio para quem acerta  6 números  sorteados  entre os 60 possíveis. Pode-se ganhar prêmios menores acertando 4 ou 5 números . Falando assim  até parece fácil, mas na realidade é extremamente difícil , tanto que frequentemente vários concursos ficam sem acertadores dos 6 números.

    Aqui temos um circuito que , funcionando de forma aleatória,  apresenta  palpites individuais para jogos da Mega Sena . Quem sabe utilizando estes palpites você não seja o mais novo milionário da Mega? Então mãos à obra que ainda dá tempo.

    Ao se pressionar o botão de sorteio, o CI 555  gera um trem de pulsos em uma freqüencia relativamente alta com o objetivo de não viciar o resultado . Mesmo que tentemos , na prática não conseguiremos controlar a quantidade de pulsos que serão gerados  na saída   em um determinado intervalo de tempo .  Ao soltar-se o botão a carga de C2 mantém o oscilador funcionando por mais um tempo de modo a aumentar ainda mais o fator de aleatoriedade da quantidade de pulsos.  Este trem de pulsos é utilizado para acionamento de dois  CI's 4017 que efetuam a contagem  e acionam  sequencialmente os  leds  conectados em seu pinos de saída .

   Suponhamos que  depois de soltarmos o botão , permanecerem acesos o led  2 do lado das dezenas e  o led  5 do lado das unidades . Teremos então o palpite de número 25.  Simples , não?

A unica observação é  que quando ficarem  iluminados o led  0 das dezenas  e o 0 das unidades , devemos interpretar o resultado como se fosse um 60.

   Não se importe com as conexões diferentes entre pinos dos  CD 4017 da placa e do diagrama esquemático. Como os resultados precisam ser aleatórios, não é preciso seguir a sequencia padrão de ligações dos pinos aos leds.  Cheguei a fazer uma versão com display de sete segmentos para este circuito  , mas esta é mais simples e com componentes que podem ser encontrados mais facilmente, por isto resolvi postar esta versão com leds. Só para encerrar , se alguém ficar milionário  com o auxílio deste circuito, aceitarei doações.

Torneira Eletrônica

    Em locais em que existe um grande fluxo de pessoas, como shoppings  e restaurantes de rodovia por exemplo , são comuns aquelas torneiras que acionam automaticamente quando se aproxima a mão do lavatório. Aqui está um circuito que permite a sofisticação de torneiras , chuveiros , mictórios e afins, tornando o acionamento destes dispositivos totalmente automático.

  Se alguém estiver pensando qual a utilidade disto , dou dois exemplos :  evita o toque físico na torneira, o que de certa forma não é higiênico, e evita desperdício já que ficará acionada somente pelo tempo necessário.  A priori trata-se de um detector de obstáculos que opera utilizando o espectro do infravermelho.  Outros usos podem ser imaginados em qualquer situação em que se precise detectar obstáculos à curta distância.

 Infelizmente é preciso dedicar uma atenção especial à  parte mecânica do negócio  para que o funcionamento seja perfeito. Assim devem ser posicionados o emissor e  o receptor de forma que ocorra o funcionamento quando se aproxima as mãos  , mas em contrapartida a água que flui pela torneira não deve acionar o circuito. Com certeza esta será a parte mais crítica da montagem.

   De um modo bem simplificado , a coisa  funciona assim:  o circuito integrado 555, que está na parte superior do diagrama  forma um oscilador que aciona o led  IR com uma  freqüencia determinada pelos componentes passivos à sua volta.

   Esta freqüencia  pode ser ajustada via potenciômetro R7 e o ajuste deverá ser feito até que  o receptor IR consiga detectar o sinal enviado pelo led emissor. Quando esta detecção acontecer , será enviado um pulso negativo ao pino 2 do segundo CI 555 , que então acionará o relé ( via transístor ) por um tempo que depende dos valores de  R6/C4.    Com o acionamento do relé , a eletroválvula também será acionada  por este mesmo tempo,  liberando a passagem da água. Com os valores do diagrama,  este tempo está por volta de dois segundos.

   Obviamente que a torneira deverá permanecer  com o registro aberto, sendo o fluxo de água controlado pela eletroválvula.

Luminária Led de Toque

Uma luminária feita com leds e acionada com apenas o toque dos dedos é o projeto deste Post.
Pode ser utilizada onde você precisar: armários, closets ,  quiosques,  e onde mais seja necessário um ponto de iluminação. Utilizando três Leds de alto brilho , a iluminação será suficiente para qualquer das sugestões apresentadas.
Há somente um detalhe importante : o circuito trabalha a partir do ruído elétrico que o corpo humano capta quando está próximo da rede CA de distribuição de energia. Desta forma ao ar livre, longe deste campo,  o circuito não funcionará .
Fora isto , o uso não poderia ser mais simples: um toque liga, outro toque desliga. Se permanecer com o dedo no sensor os leds ficarão ligando e desligando em intervalos de aproximadamente 1 segundo.

O sensor de toque pode ser qualquer objeto metálico  como um parafuso ou uma placa de circuito impresso. Não use um sensor muito grande e nem um cabo muito longo interligando o sensor ao circuito,  pois senão ele ficará ligando e desligando os leds mesmo sem o  comando dos dedos.

Acione Dispositivos Via Telefone

    Existem diversas maneiras de ligar/desligar dispositivos por controle remoto. Independente de como isto é feito , seja por  som , ultrassom,  IR , RF ou qualquer outro meio , todos sofrem com o problema da distância. Em sistemas baseados na luz visível , é indispensável até a existência de linha de visada entre transmissor e receptor.

    Existe um meio , entretanto, que pode ser utilizado e, virtualmente não possui limites de distância . Trata-se do telefone. Proponho aqui um sistema de acionamento remoto utilizando a infraestrutura da rede de telefonia . Com um simples telefonema podemos ativar ou desativar alarmes,  ligar o ar condicionado ou acender as luzes de casa.

   Simplesmente ligamos para o número  e , no terceiro toque,  ocorrerá o atendimento automático com o acionamento da carga. Após alguns segundos o circuito "derruba"  a ligação e deixa tudo pronto para nova chamada . Para desligar a carga repetimos o mesmo processo. O número de toques antes do atendimento pode ser alterado para até nove, basta desligar a  ligação do pino 4 do 4017  e conectar em outro pino de saída .

   Ao se alimentar  o circuito  , a  rede  formada por C4 e  R5  reseta  o Ci 4017  levando  a sua primeira saída  ( pino 3 )  ao nível alto . A  cada toque de chamada o  4017 avança uma de suas  saídas em sequencia . Quando ocorrerem dois toques,  a terceira saída ( pino 4 )  fica em nível alto e três situações acontecem :

    O transistor Q1 aciona RL1 que coloca um resistor de carga ( R8 ) na linha e simula o atendimento. Quando isto acorrer , cessam os toques de chamada . Ao mesmo tempo o pino 13 fica  alto,  congelando a contagem . Enquanto isto o capacitor C3 se carrega via  D4/R4 . Quando a carga atingir tensão suficiente o pino 15 fica positivado forçando o reset do 4017 e  por consequência desligando RL1 . Desta forma  R8 é retirado da linha e a chamada é interrompida.

   O acionamento da carga  fica a cargo ( esta frase ficou estranha) de RL2 , que é ligado ou desligado  cada vez que o CI 4013 recebe um pulso positivo no seu pino 3 . E este pulso positivo, é claro, vem da saída do 4017.     Abaixo,  a pinagem deste fantástico circuito integrado:

   Depois de desmontar o protótipo, percebi que faltou um detalhe importante que é uma sinalização. Afinal como saber remotamente  se a carga está ligada ou não ? Basta acrescentar o circuitinho abaixo . Ele injeta um tom audível  na linha, cada vez que a carga for acionada.

    Como última observação  é preciso dizer que,  no momento de  conectar o equipamento , deve-se respeitar a polaridade da linha telefônica . Por isto se  o circuito se recusar a funcionar ,basta inverter as ligações da entrada de linha.

Um Irritante Grilo Eletrônico

   Circuitos eletrônicos podem ter as mais diversas finalidades. Este circuito é uma prova de que nem sempre um equipamento eletrônico precisa ter um uso sério. A função dele é gerar um som similar a estridulação ( nossa!!) de um grilo.

    Escondido em um canto qualquer  , ele emitirá um som parecido com o cricrilar de um  grilo quando o local estiver na escuridão. Se a luz for acesa , imediatamente cessa o som. Quando novamente for apagada a luz, o "mardito" volta a incomodar . Trata-se de um circuito voltado para a diversão, mas serve como aprendizado ou ainda como efeito sonoro em peças de teatro, por exemplo.

    Esqueci de indicar no diagrama esquemático , mas o circuito integrado usado foi o CD 40106 . No desenho da montagem aparece corretamente o código.

   Observe o LDR que é um componente que muda a sua resistência em função da luz que incide em sua face sensível . Desta forma conseguimos que o circuito consiga identificar se a luz está acesa ou não e liberar o funcionamento dos osciladores .

  O som me pareceu bem convincente , mas se você for um especialista em grilos e não achar parecido, pode substituir R2, R3 e R4 por trimpots e ajusta-los até obter um cri-cri que lhe agrade. Pode fazer também experiencias com o buzzer,  trocando por cápsulas piezoelétricas com estas abaixo:

    Testei todas e funcionaram, somente precisará aumentar  o valor de R5 pois em algumas o som ficou muito alto ,facilitando a localização do grilo, mesmo no escuro.

Amplificador Telefônico

    Com apenas meia dúzia de componentes faça este interessante circuito. Com ele  você escuta, num alto-falante, a conversa desenvolvida entre duas pessoas através do aparelho  telefônico . Acoplado à linha telefônica, permite a todos que estiverem próximos ao aparelho , ouvirem com bom volume, a voz de quem está do outro lado da linha  sem  a necessidade de colocar o monofone  no ouvido. Muito útil para reuniões familiares ou  de negócios . Também pode ser utilizado por pessoas com certos tipos de deficiência auditiva.

   A simplicidade circuital é proporcionada pelo TDA7052 que exige quase nenhum componente externo para fornecer uma potência de audio próxima a 1W.

    Mas o que realmente pode chamar a atenção é o uso de um transformador comum  com o secundário conectado em série com a linha telefônica. Com este arranjo, os sinais elétricos que percorrem a linha e forçosamente passam pelo enrolamento secundário , são transferidos por indução ao primário do trafo e daí são amplificados pelo TDA7052 .

  O transformador não é critico e muitos tipos deverão funcionar .  Verifique apenas ,  qual ligação ( 110 ou 220 )  dá melhor rendimento  para seu circuito.

  Se durante o uso ocorrer  o efeito de Larsen ( realimentação acústica), basta reduzir o volume através do giro do potenciômetro ou afastar o alto falante do circuito  do monofone .

  Veja pelo diagrama que não foi previsto nenhum tipo de proteção na entrada  do amplificador.  Nos testes que fiz não ocorreram problemas , mas a longo prazo não posso afirmar.  Lembre-se que durante os toques de chamada , os picos de tensão podem ser bem altos.

Alarme de Falta de Tensão II

Atendendo a milhares de pedidos ( mentira, foi só um) deixo aqui uma versão simplificada do alarme de falta de tensão na rede elétrica domiciliar . Foram retiradas as perfumarias e ficou somente o necessário para disparar um sinal sonoro assim que faltar a tensão na entrada.

    O circuito ficou até melhorado em alguns aspectos , já que ganhou uma certa isolação da rede e eliminação de aquecimentos devido ao aproveitamento da reatância capacitiva  na entrada do circuito, dispensando resistores de potência alta.
   Agora , se a ideia for realmente simplificar , pode ser tentado o circuito abaixo . Mais simples , difícil...

Uma Simples Chave Eletrônica

   Com apenas alguns componentes  é possível realizar esta  original chave eletrônica. Esta chave pode ser utilizada para abrir uma porta ,acionar um alarme ou qualquer outro equipamento eletrônico . O diferencial aqui está na própria chave , que nada mais é do que um plug  universal comum  para áudio do tipo mono ou estéreo.

   O "buraco" da fechadura será  a entrada de um jack comum onde será plugada  a chave. E não adianta tentar curto circuitar a entrada  do jack pois o circuito simplesmente não acionará desta forma. Se corretamente instalado será praticamente impossível  alguém que não conheça o segredo , conseguir acionar o sistema.
    O funcionamento está baseado na condução direta de diodos comuns . Temos um oscilador formado pelas portas de um circuito integrado  CMOS ,que envia um sinal AC para um dos lados da chave . Se for inserido um plug  que contenha um diodo interno corretamente polarizado  , o sinal positivo  excitará a base do transistor que por conseguinte acionará  um relé . Este relé então poderá controlar qualquer outro dispositivo externo.
    Existe um capacitor ( C2 ) com a função de  retardar ligeiramente o acionamento . O motivo dele estar lá , juntamente com o diodo D3,  é para evitar fraudes por alguém metido a esperto que resolva inserir um objeto metálico no jack.  Desta forma quando é curto-circuitada  a chave , o diodo D3 impede a carga do dito capacitor e bloqueia o acionamento do transistor.

Abaixo o plug e o jack:

  O plug deverá ser previamente preparado , sendo soldado um diodo  1N4007 internamente da seguinte forma:

Na sequencia , diagrama e sugestão de placa;

Se depois de montado o circuito não acionar,  inverta a ligação do diodo ou a ligação do Jack.

Barreira de Infravermelho

   Esta montagem apresenta um sistema de barreira invisível utilizando o  espectro  infravermelho.  A ideia  deste circuito é colocar um transmissor de sinais infravermelhos e um receptor para estes sinais, alinhados e distantes um do outro . Quando um obstáculo, seja uma pessoa ou outro  objeto qualquer, interromper o feixe infravermelho, o receptor deverá  acionar um relé que comandará um alarme, uma central de comando  ou outros processos de automação ( cancelas, catracas, portões, ou sei lá mais o que, use sua imaginação).  Apesar da simplicidade o alcance é muito bom .

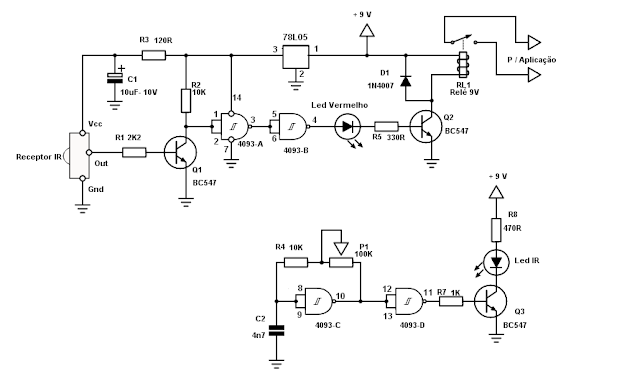

O transmissor está formado por duas portas do 4093 , R4, R7, C2 ,P1,  mais um transistor e o led IR. Aqui é preciso ajustar P1 até que o oscilador formado pela porta c trabalhe em cerca de 36KHz .
O receptor é formado pelos demais componentes .
Cuidado com o receptor de IR .  Existem diversos modelos com diferenças na pinagem , acho que já disse isto em outro post.

   Na montagem o led está colocado na placa , mas na realidade deve ser conectado através de um par de fios até a sua posição definitiva ,que dependerá totalmente do uso pretendido.

   Depois de alinhado  o led IR com o receptor IR, ajuste P1 até que o relé atraque. O ajuste é fácil e deverá ser conseguido rapidamente. Em seguida coloque um obstáculo entre eles ( pode ser sua mão) e o relé deverá desligar . Se tudo ocorreu assim , parabéns e bom uso .

Alarme Para Portas e Janelas

    Temos aqui um circuito ultra simples que serve para monitorar ou controlar  a abertura de portas, janelas , vitrines , caixas , e tudo mais o que você imaginar. Pode servir também como aviso de chegada de clientes.

   Através de um interruptor magnético ( REED ) conjuntamente com um imã comum  , o equipamento detecta a abertura de uma janela, por exemplo, e aciona um aviso sonoro alertando uma possível invasão . Mesmo que seja imediatamente fechada , o sinal continua disparado por um período temporizado.

   A montagem é simples e barata , assim é possível montar  um circuito para cada janela ou porta de sua casa. A eficiência deste circuito é impressionante e é praticamente impossível de ser burlado ( quando bem instalado , é obvio).

   Pra falar a verdade , alarmes deste tipo podem ser comprados a preços reduzidíssimos, mas qual a graça , não é mesmo?

    Abaixo , a aparência física de um  reed  comum  ( existem outros modelos ) para quem nunca viu :

  Observe que ele possui duas lâminas  bastante próximas entre si , porém que não se tocam . Quando se aproxima um imã , as lâminas são atraídas pelo campo magnético e se tocam fechando os contatos.
   Na instalação , fixe o imã na  porta ou janela e alinhe o reed de modo que o campo magnético dele  ( do imã , é claro ) mantenha os contatos internos do  reed  fechados .

   Muito cuidado na hora de dobrar os terminais do reed  . Eles são extremamente frágeis e facilmente quebram  o invólucro  de vidro . Existem também modelos já encapsulados , que são mais robustos mecanicamente:
